8.3.2 建议的步骤

以下步骤详细介绍了一种已知的工作方法，它结合了在线和离线激活

  • 在此处订购 CODESYS 密匙（USB 加密狗）：CODESYS 密匙
  • 获取许可证代码
  • 将 CODESYS 密匙插入用于访问 CodeMeter Control Center 的 PC，并从以下位置进入 CodeMeter 服务器 CodeMeter License Central WebDepot v23.03.554.500.ws4 (codesys.com)：
  • 打开 CodeMeter Control Center 并找到与 CODESYS 密匙关联的名称。在后续步骤中需要使用此名称。
  • 转至 CodeMeter License Central WebDepot v23.03.554.500.ws4 (codesys.com) 并输入许可证代码
  • 点击“Activate Licenses”
  • 点击“CmDongle”选项
  • 从“Select CmContainer”下拉菜单中，找到与 CODESYS 密匙关联的名称；此名称与 CodeMeter Control Center 中的名称相同
  • 点击“ACTIVATE SELECTED LICENSES NOW”
  • 现在应已在 CODESYS 密匙上激活许可证。验证许可证激活需要在 CodeMeter License Central WebDepot 中输入激活的许可证代码，以查看状态列是否为“Activated”，并且 CmContainer 列指示 CODESYS 密匙的名称。请参见下面的示例

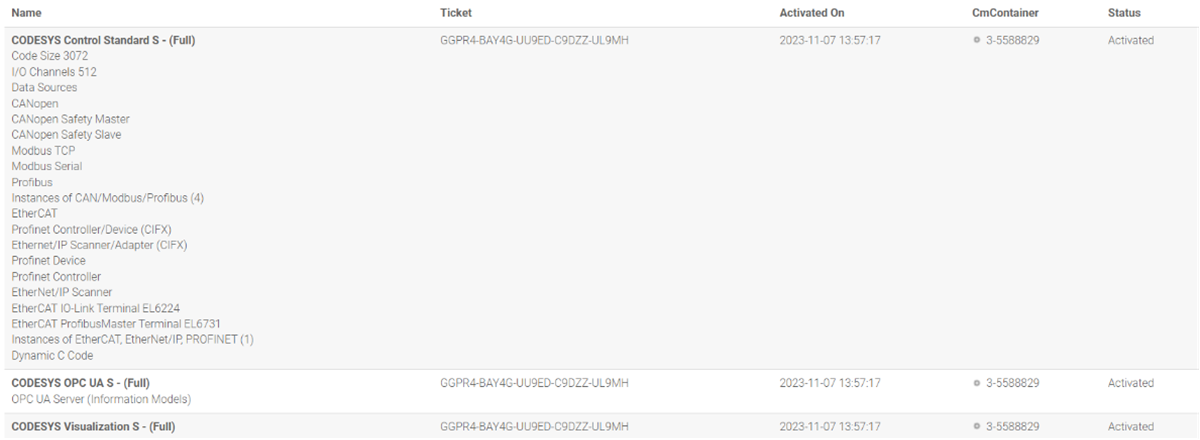

    AM6442, AM625, AM69 已激活 CODESYS 许可证图 8-3 已激活 CODESYS 许可证
