7.1 实验 0：基本 PWM 检查

实验 0 可在 AM263x controlCARD 和扩展坞上运行。要执行实验 0，请按照节 6.3.1.1.3.2中所述的步骤构建代码。

将 controlCARD 扩展坞的 ADC4_AIN0、ADC1_AIN1、ADC3_AIN1、ADC3_AIN2 引脚连接到接地点。将 controlCARD 扩展坞的 EPWM3、EPWM4、EPWM5 引脚连接到逻辑分析仪以查看 PWM 波形。

  • ADC4_AIN0 – 引脚 25
  • ADC1_AIN1 – 引脚 18
  • ADC3_AIN1 – 引脚 30
  • ADC3_AIN2 – 引脚 32
  • EPWM3 – 引脚 54、56
  • EPWM4 – 引脚 57、59
  • EPWM5 – 引脚 61、63

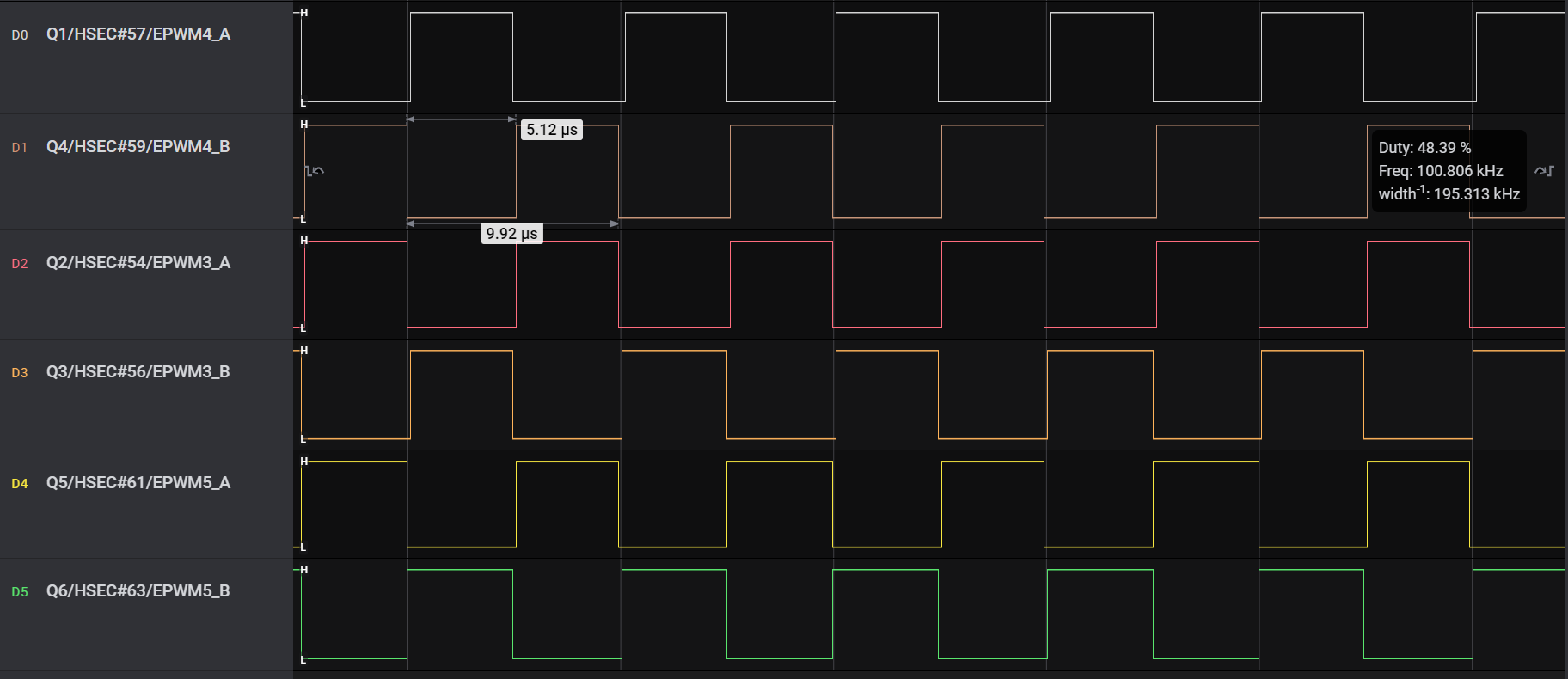

图 7-1 显示了预期的 PWM 波形。

TIDM-02009 PWM 波形图 7-1 PWM 波形
