7.3 实验 2：闭合电流和开路电压环路

按照节 6.3.1.2.3中所述的步骤执行实验 2。第 1 组和第 2 组中提供了两组波形。第 1 组的黄色、红色、蓝色、粉色、绿色波形分别显示的是负载电压、Q3 漏极到源极电压、Q4 漏极到源极电压、变压器初级侧电压和变压器初级电流。第 2 组的黄色、红色、蓝色、粉色、绿色波形分别显示的是负载电压、Q3 漏极到源极电压、Q4 漏极到源极电压、变压器初级侧电压和负载电流。

TIDM-02009 第 1 组图 7-4 第 1 组

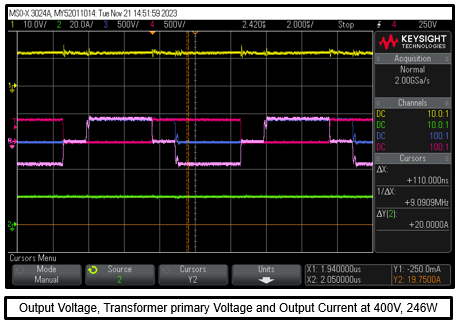

TIDM-02009 第 2 组图 7-5 第 2 组
