6.2.3 CMPSS 配置

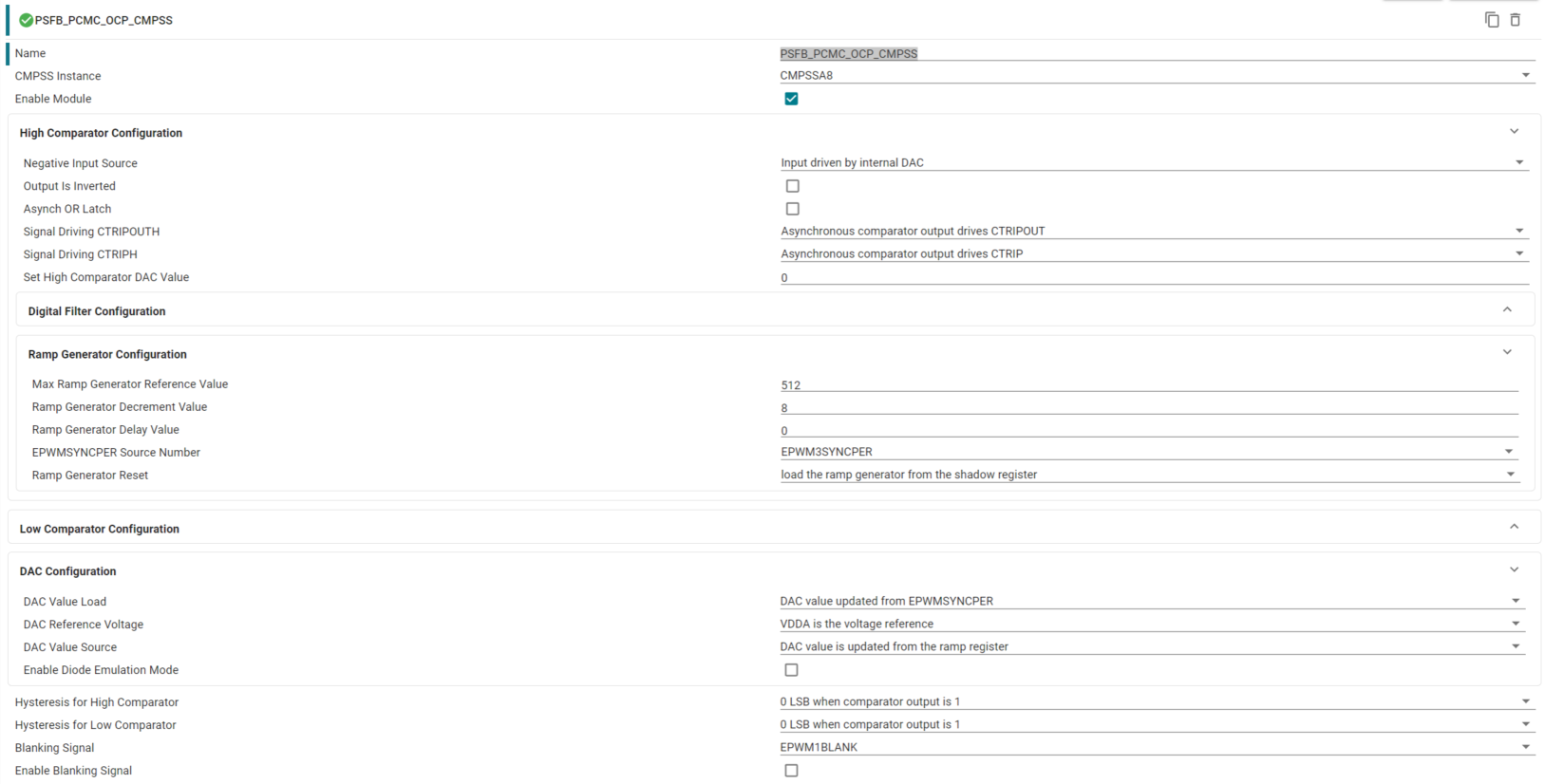

节 4.3.4中提到的必要 CMPSS 配置已使用 SysConfig 完成。为 CMPSSA8 分配了 PSFB_PCMC_OCP_CMPSS，所需的配置如图 6-5 所示。

TIDM-02009 CMPSS 配置图 6-5 CMPSS 配置
