ZHCADQ1A January 2024 – April 2024
按照节 6.3.1.2.3中所述的步骤执行实验 3。第 1 组和第 2 组中提供了两组波形。第 1 组的黄色、红色、蓝色、粉色、绿色波形分别显示的是负载电压、Q3 漏极到源极电压、Q4 漏极到源极电压、变压器初级侧电压和变压器初级电流。第 2 组的黄色、红色、蓝色、粉色、绿色波形分别显示的是负载电压、Q3 漏极到源极电压、Q4 漏极到源极电压、变压器初级侧电压和负载电流。
图 7-6 第 1 组

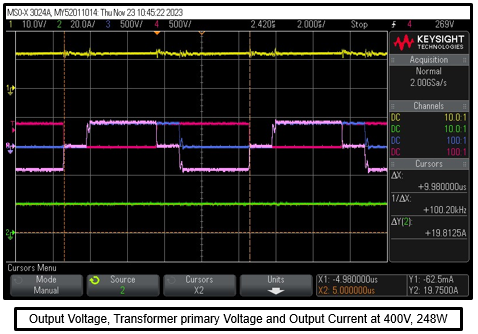

图 7-7 第 2 组启用 Q5 和 Q6 的门控脉冲后,即可获得在 120W 时启用 SR 模式和在 240W 时启用 SR 模式下显示的波形。在这两种情况下,红色、蓝色、粉色、黄色、绿色的波形分别显示的是 Q3 漏极到源极电压、Q4 漏极到源极电压、变压器初级侧电压、Q5 漏极到源极电压以及 Q6 漏极到源极电压。
图 7-8 在 120W 时启用 SR 模式
图 7-9 在 240W 时启用 SR 模式
