2.4 推荐的电源去耦电路

TI 建议将 10µF 和 100nF 的低 ESR 陶瓷去耦电容组合连接至 DVCC 引脚（请参阅图 2-3）。可以使用值更大的电容，但可能会影响电源轨斜升时间。去耦电容器必须尽可能靠近引脚去耦的引脚的位置（几毫米范围内）。

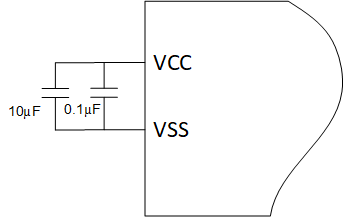

电源去耦电路图 2-3 电源去耦电路
