5.2 使用标准 JTAG 连接器的调试端口连接

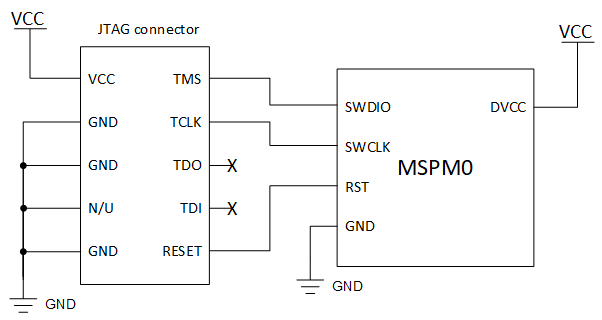

图 5-3 展示了 MSPM0L 系列 MCU SWD 调试端口与标准 JTAG 连接器之间的连接。

JTAG 和 MSPM0L 连接图 5-3 JTAG 和 MSPM0L 连接

对于 MSPM0L 器件，可以使用 XDS110 来实现调试/下载功能。下面列出了 XDS110 的内容并提供硬件安装说明。

标准 XDS110

在 ti.com 中购买标准 XDS110。图 5-4 展示了 XDS110 探针的主要功能区域和接口的简要示意图。

XDS110 探针简要方框图图 5-4 XDS110 探针简要方框图

有关标准 XDS110 的更多信息，请参阅 XDS110 调试探针用户指南。

Lite XDS110（MSPM0 LaunchPad™ 套件）

MSPM0 LaunchPad 套件包含 XDS110-ET (Lite) 电路。使用此调试器来将固件下载到 MSPM0 器件中。图 5-5 展示了 XDS110-ET 电路。

XDS110-ET 中有两个探针：

2.54mm 探针：该端口支持 SWD 协议，并包含 5V 或 3.3V 电源。将 SWDIO SWCLK 3V3 GND 连接到电路板，并将固件下载到 MSPM0L 器件中。

此探针支持 EnergyTrace™ 技术，因此您可以使用此电路来精确地实时测量功耗。

有关 EnergyTrace 技术的更多信息，请访问 EnergyTrace 技术工具页面。

XDS110-ET 电路图 5-5 XDS110-ET 电路

10 引脚探针：该端口支持 JTAG 和 SWD 协议，并包含一个 3.3V 电源。使用 10 引脚电缆来连接电路板和 XDS110-ET，并将固件下载到 MSPM0L 器件中。图 5-6 展示了 10 引脚电缆。

使用标准 10 引脚电缆图 5-6 使用标准 10 引脚电缆
注：
  • 标准 XDS110 支持调试端口的电平转换，而 XDS110-ET 仅支持 3.3V 探针电平。
  • TI 不建议使用 XDS110 来为 MSPM0L MCU 以外的其他器件供电。XDS110 集成了具有是限电流驱动能力的 LDO。
  • XDS110-ET 2.54mm 探针不支持 JTAG 协议。
  • XDS110-ET 10 引脚探针不支持 EnergyTrace 技术。
