6.5 GPAMP 设计注意事项

MSPM0L 器件包括 GPAMP（通用放大器）模块，后者可用于通过一些外部电阻器和电容器进行信号放大，如图 6-8 所示。

放大模式下的 GPAMP 电路图 6-8 放大模式下的 GPAMP 电路

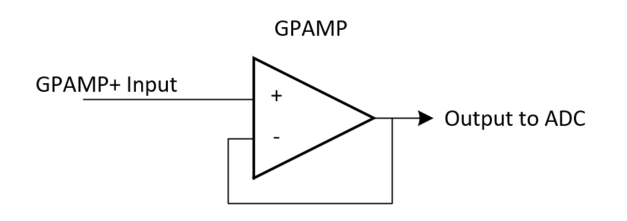

GPAMP 也可用作内部 ADC 的缓冲器。图 6-9 显示了该配置的示例。

缓冲模式下的 GPAMP 电路图 6-9 缓冲模式下的 GPAMP 电路
