3.1 数字电源

该器件有五个复位级别：

  • 上电复位 (POR)
  • 欠压复位 (BOR)
  • 引导复位 (BOOTRST)
  • 系统复位 (SYSRST)
  • CPU 复位 (CPURST)

MSPM0 L 系列 32MHz 微控制器技术参考手册中详细介绍了各个复位级别之间的关系。

冷启动后，NRST 引脚配置为 NRST 模式。NRST 引脚必须为高电平才能成功引导器件。NRST 上没有内部上拉电阻。外部电路（上拉电阻连接至 DVCC，或复位控制电路）必须主动将 NRST 拉至高电平才能使器件启动。手动复位需要一个电容器和一个打开按钮（请参阅图 3-1）。器件启动后，NRST 上持续时间短于 1 秒的低电平脉冲会触发 BOOTRST。如果 NRST 上的低电平脉冲保持时间超过 1 秒，则会触发 POR。

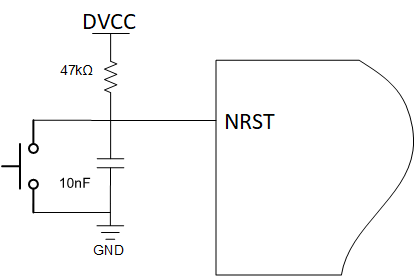

NRST 推荐的电路图 3-1 NRST 推荐的电路
