5 调试器

调试子系统 (DEBUGSS) 将串行线调试(SWD) 两线制物理接口连接到器件内的多个调试功能。MSPM0L 器件支持调试处理器执行情况、器件状态和电源状态（使用 EnergyTrace 技术）。

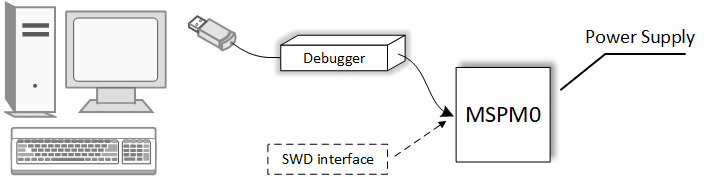

主机到目标器件的连接图 5-1 主机到目标器件的连接
