2.3 内置电源和电压基准

MSPM0 L 系列的 VREF 模块是共享电压基准模块，可供各种板载模拟外设利用。

VREF 模块的功能包括：

  • 用户可选择 1.4V 和 2.5V 内部基准电压。
  • 支持在 VREF+ 和 VREF- 器件引脚上接收外部基准电压。
  • 采样保持模式支持在 STANDBY 工作模式下运行 VREF。
  • 内部基准支持 ADC、COMP 和 OPA。

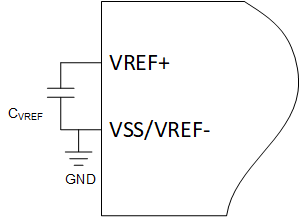

为 MCU 提供外部基准时，请在基准引脚上连接一个去耦电容器，具体值取决于电压源（请参阅图 2-2）。

VREF 电路图 2-2 VREF 电路
