选择电流检测电阻旨在避免最小电源电压 V_{SUPPLY_min} 和最大负载电流 I_{LOAD_max} 期间的电流限制。稳压器具有元件容差和功率损耗，因此，所设置的峰值电流限制应稍微高于计算的峰值电感器电流。开始可设置为 20% 至 40% 的裕度 (M_{I_LIMIT} = 0.2)。Equation5 用于计算所需的峰值电感器电流限制值。在该设计示例中，M_{I_LIMIT} 选为 30%。

Equation5.

其中

• IL_{PEAK_MAX} 为最大峰值电感器电流

选择正确的电流检测电阻是一个迭代过程。第一步是假定无需外部斜率补偿 (R_SL = 0Ω)，根据Equation6 计算最大电流检测电阻。

Equation6.

其中

• V_SL 为 LM5156 内部固定的内部斜率补偿

假定无需外部斜率补偿，可根据Equation7 计算电流检测电阻值。

Equation7.

其中

• V_CLTH 为 LM5156 的标称电流限制阈值

如果计算的 R_{S_wo_sl} 电阻值小于 R_{S_MAX} 电阻值，则选择 R_{S_wo_sl} 作为电流检测电阻值 (R_S)。如果计算的 R_{S_wo_sl} 电阻值大于计算的 R_{S_MAX} 电阻值，则有两种方法可供选择：减小电流检测电阻值或添加外部斜率补偿。

• 减小电流检测电阻可提高内部斜率补偿的有效性。由于没有外部斜率补偿，无论占空比如何，峰值电感器电流限制都将保持恒定。降低电流检测电阻会导致电感器峰值电流限制值增大，从而增加所需的电感器饱和电流额定值。
• 添加外部斜率补偿。添加外部斜率补偿后，峰值电感器电流限制会随电源电压的变化而变化。

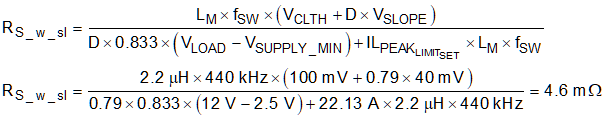

将 R_SL 设置为小于 1kΩ 的非零值，即可添加外部斜率补偿。在已添加外部斜率补偿的应用中，R_S 根据Equation8 计算得出。

Equation8.

其中

• 0.833 是总斜率补偿与检测到的电感器下降电流之比。

R_SL 根据Equation9 计算得出。

Equation9.

其中

• I_SLOPE 为 LM5156 的斜率补偿源
• D 为最小电源电压时的占空比

如果计算的 R_SL 值超过 1kΩ 的最大值，则需减小检测到的电感器电流的下降斜率。若要减小电感器电流的下降斜率，必须增加 L_M 的电感值。如果 L_M 电感值改变，则必须重新计算电流检测电阻。如果 R_SL 的计算值为负，则无需外部斜率补偿。

在该设计示例中，所选电流检测电阻值为 4mΩ (R_S)，这是最接近Equation7 中计算值的标准电阻值。选择该值旨在防止在负载瞬态期间触发电流限制保护。无需外部斜率补偿，R_SL 选择为 0Ω。峰值电感器电流限制根据Equation10 计算得出。

Equation10.

由于没有外部斜率补偿，无论电源电压如何变化，峰值电感器电流限制都保持恒定。对于该设计，电感器饱和电流额定值应大于 25A。
