ZHCABM4A April 2022 – May 2022 ADS8588S , ADS8681 , ADS8686S , ADS8688 , ADS8688A
3.6 辐射发射 (RE)
CISPR 11 标准定义了关于工业、科学和医疗 (ISM) 设备辐射干扰的要求、测试程序和限值。该测试的目的是，测量和评估由 EUT 产生的辐射发射。测试在半电波暗室中进行，期间 EUT 放置在 0.8m 高的非导电桌上。该放置 EUT 的桌子可以从 0° 到 360° 旋转，从而找到最大辐射发射的方向。接收天线的高度在 1m 和 4m 之间变化，从中找出最大场强。EUT 与接收天线之间的测量距离为 3m。另一种测量距离为 10m，此时的限值不同。EUT在 30MHz 和 1GHz 之间的频带上进行扫描。EUT 产生的辐射由接收天线接收，该天线在每次测试时设置在水平或垂直极化位置。天线信号与 EMI 测试接收器和频谱分析仪的输入相连接，以便使用指定的分辨率带宽和检波器类型，进行信号采集和分析。必要时，可以使用前置放大器。EUT 的测试系统配置为准峰值检测模式，可以通过频段内的能量重复率对其进行有效权衡。
表 3-6 显示了第 1 组 ISM 设备的 CISPR 11 准峰值 (QP) 限值，其中包括所有仅将射频能量用于设备内部运转的 ISM 设备。
| 频率范围 (MHz) | 3m 距离 | 10m 距离 | ||
|---|---|---|---|---|
| A 类 (dBμV/m) | B 类 (dBμV/m) | A 类 (dBμV/m) | B 类 (dBμV/m) | |
| 30-230 | 50.5 | 40.5 | 40 | 30 |
| 230–1000 | 57.5 | 47.5 | 47 | 37 |
图 3-12 绘制了使用 QP 检波器时，天线与 EUT 距离 3m 和 10m 位置的 A 类和 B 类相关限值线。
设计有 ADS8686S 的工业系统通常属于 A 类第 1 组设备类别。ADS8686S EUT 和接收天线之间的测量距离为 3m。

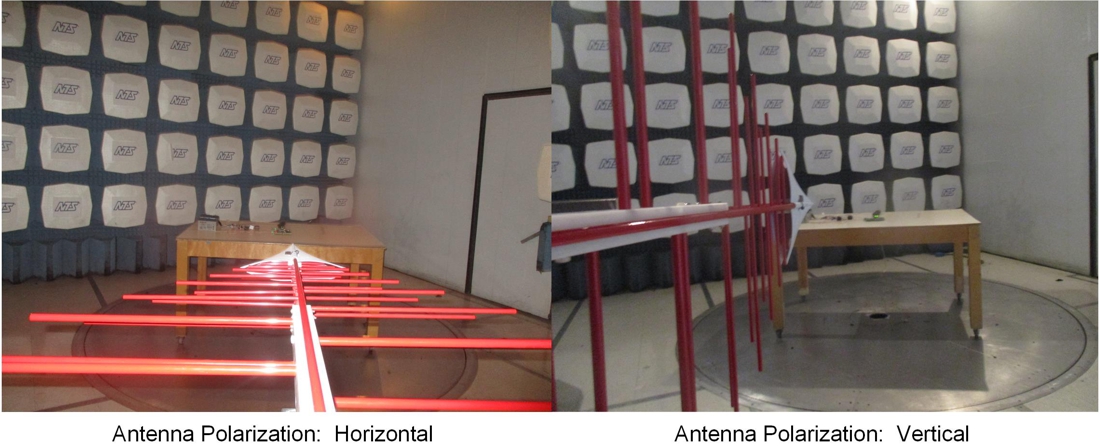

图 3-14 显示了辐射发射测试的实际设置照片。
图 3-14 辐射发射测试的实验室设置照片图 3-15、图 3-16 和图 3-17 显示了在不同串行时钟 (SCLK) 频率和采样率下，使用 PHI 控制器卡测得的 ADS8686S EMC 测试板辐射发射值。
