3.4 传导抗扰度 (CI)

IEC 61000-4-6 标准规定了有关传导抗扰度测试的细节。该测试用于验证 EUT 对 EMC 板输入端子上感应的传导电磁干扰的抗扰度。测试信号由射频信号发生器产生，而射频功率放大设备用于将测试信号放大到指定电平。测试信号通过注入探头注入到 EMC 板输入内。频谱分析仪 1 用于监测功率放大器的输出，频谱分析仪 2 用于通过监测探头对注入信号进行监控和验证。测试中使用 80% 振幅的干扰信号（由 1kHz 正弦信号进行调制），从 150kHz 到 80MHz，对信号频率进行了扫描。应用并测试了两个场强级别：3V/m 和 10V/m。

图 3-8 传导抗扰度测试的实验室设置图

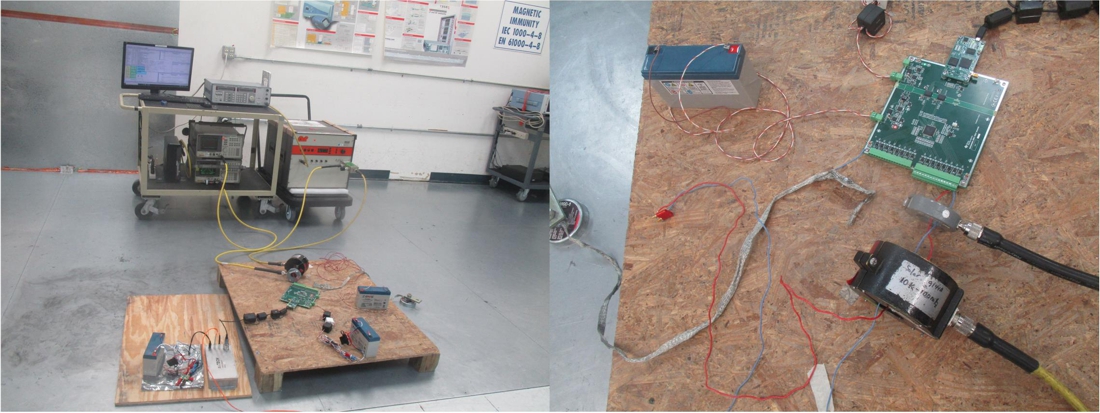

图 3-9 显示了传导抗扰度测试的实际设置照片。

GUID-20220322-SS0I-BN0L-WVJW-JHQLZWLDMW65-low.jpg图 3-9 传导抗扰度测试的实验室设置照片

表 3-4 显示了传导抗扰度测试的结果。

表 3-4 传导抗扰度测试结果
测试IEC 标准测试信号测试等级标准测试结果
场强频率

传导抗扰度 (CI)

IEC 61000-4-6

3V/m

150kHz–80MHz

2

A

通过

10V/m

150kHz–80MHz

3

A

通过
