1 LDO 噪声和 PSRR
低压差线性稳压器 (LDO) 为调节由较高电压输入产生的输出电压提供了一种简单方法。虽然操作简单，但其自生噪声在很多时候易与电源抑制比 (PSRR) 混淆。这两者在很多情况下统称为“噪声”，这是不恰当的。噪声是由 LDO 内部电路中的晶体管和电阻器以及外部元件产生的。噪声类型有热噪声、闪烁噪声和散粒噪声。PSRR 可以衡量一个电路的电源抑制能力，表示为输出噪声与电源输入噪声的比值。它可测量电路在各种频率下对输入电源注入纹波的抑制能力。在 LDO 中，PSRR 是在宽频率范围内输出纹波与输入纹波之比，单位为分贝 (dB)。PSRR 的基本公式为Equation1：

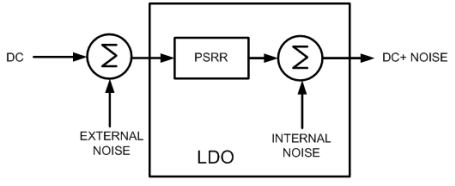

图 1-1 说明了噪声和 PSRR 之间的差异。LDO 噪声包括内部噪声和外部噪声，而 PSRR 是 LDO 的一个内部参数。LDO 用户通常专注于 PSRR 而不是自生的输出噪声。PSRR 可抑制来自 LDO 外部的噪声，但 LDO 内部始终会产生噪声。因此，具有高 PSRR 的 LDO 可能不会很好地抑制内部噪声。用户应始终考虑这两个参数。
图 1-1 LDO 的 PSRR 和噪声
