7.5.3.1 用于连接菊花链中多个从器件的 SPI 接口

当多个器件与同一个 MCU 进行通信时，可以采用菊花链配置连接 DRV8706-Q1 器件，以节省 GPIO 端口。图 7-24 显示了 3 个器件串行连接时的拓扑以及相应的波形。

GUID-DB7D7F43-8B97-4907-911F-420C2DB3A3E9-low.gif图 7-24 菊花链 SPI 操作

如上所示菊花链中的第一个器件按以下格式从主控制器接收数据。请查看图 7-24 中的 SDI1

  • 2 字节的标头
  • 3 字节的地址
  • 3 字节的数据

通过菊花链发送数据后，主控制器会按以下格式接收数据。请查看图 7-24 中的 SDO3

  • 3 字节的状态
  • 2 字节的标头（应与控制器发送的信息相同）
  • 3 字节的报告

标头字节包含有关链中连接的器件数量的信息，以及一个全局清除故障命令，该命令将在芯片选择 (nSCS) 信号的上升沿清除所有器件的故障寄存器。N5 至 N0 是 6 位，专用于显示菊花链中器件的数量，如图 7-25 所示。每个菊花链最多可串行连接 63 个器件。

HDR2 寄存器的 5 个 LSB 是不用考虑位，MCU 可以使用这些位来确定菊花链连接的完整性。对于两个 MSB，标头字节必须以 1 和 0 开头。

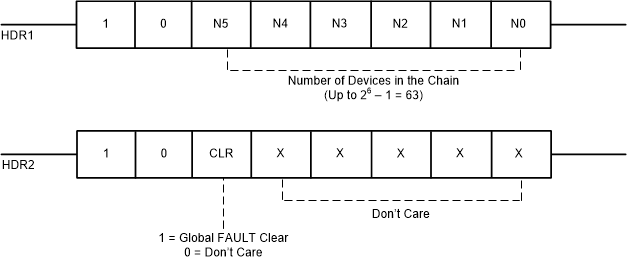

GUID-05560C41-139F-4D36-9B8E-0B2C004FCF22-low.gif图 7-25 标头位

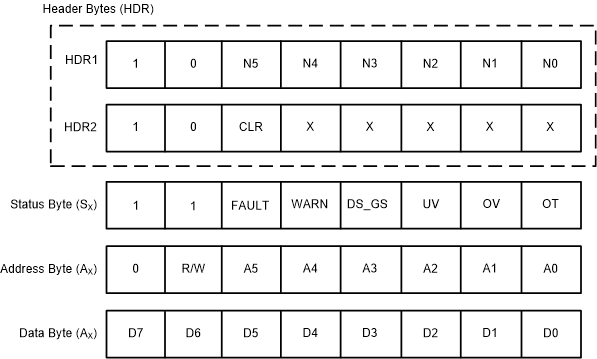

状态字节提供了菊花链中每个器件的故障状态寄存器的相关信息，如图 7-26 所示。因此，主控制器不必启动读取命令即可从任何特定器件读取故障状态。这样可以减少控制器读取命令的数量，并使系统更有效地确定器件中标记的故障条件。

GUID-54D37D09-A72B-4D54-A527-F4834212311D-low.gif图 7-26 菊花链读取寄存器

当数据通过器件时，它通过计算接收到的状态字节数（后跟第一个标头字节）来确定自身在链中的位置。例如，在这种包含 3 个器件的配置中，菊花链中的器件 2 会先接收两个状态字节，然后再依次接收 HDR1 字节和 HDR2 字节。

根据两个状态字节，器件可以确定其位于链中的第二个位置，而通过 HDR2 字节，器件可以确定链中连接的器件数量。这样，器件只加载缓冲区中的相关地址和数据字节，并绕过其他位。该协议可实现更快的通信，而不会因为链中连接多达 63 个器件而增加系统延迟。

对于单器件连接，地址和数据字节保持不变。上图中显示的报告字节（R1 到 R3）是所访问的寄存器的内容。

GUID-CC4ED4BE-9AD2-440D-8237-39FA54FBCD6E-low.gif图 7-27 SPI 从器件时序图
