3 说明

DRV8706-Q1 是一款高度集成式 H 桥栅极驱动器，能够驱动高侧和低侧 N 沟道功率 MOSFET。它可使用集成式倍增电荷泵（针对高侧）和线性稳压器（针对低侧）生成合适的栅极驱动电压。

该器件通过使用智能栅极驱动架构来降低系统成本并提高可靠性。栅极驱动器可优化死区时间以避免出现击穿问题，通过可调栅极驱动电流对减少电磁干扰 (EMI) 进行控制，而且可通过 VDS 和 VGS 监控器来防止漏源极和栅极短路问题。

宽共模分流放大器具有内联电流感测功能，即使在再循环期间也可持续测量电机电流。如果不需要进行内联感测，放大器可用于低侧或高侧感测配置。

DRV8706-Q1 提供了一系列保护功能，可确保系统稳定运行。此类功能包括适用于电源和电荷泵的欠压和过压监控、适用于外部 MOSFET 的 VDS 过流和 VGS 栅极故障监控、离线开路负载和短路诊断，以及内部热警告和热关断保护功能。

器件信息(1)
器件型号 封装 封装尺寸（标称值）
DRV8706-Q1 VQFN (32) 5.00mm x 5.00mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

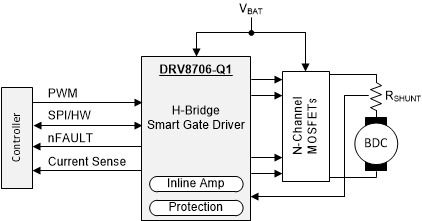

GUID-F8E66B16-0994-41A5-9A34-4CD57A230797-low.gif简化版原理图
