7.4.6.1 RGMII 转 SGMII 模式

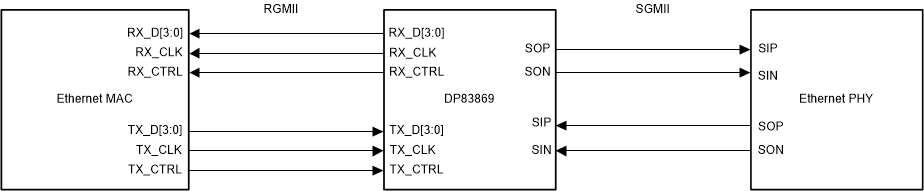

DP83869HM DP83869HM RGMII 转 SGMII 桥接器图 7-9 DP83869HM RGMII 转 SGMII 桥接器

在 RGMII 转 SGMII 模式下，以太网 MAC 连接到 DP83869HM 的 RGMII 引脚，PHY 连接到 DP83869 的 SGMII 引脚。在此模式下，DP83869HM 将 SGMII 配置为自动模式。在自动模式下，RGMII 端会自动调节至 SGMII 侧的链路建立速度。如果 PHY 没有链路，则 RGMII 时钟频率默认为 2.5MHz。

在 PHY 端完成自动协商后，通过 SGMII 接口将链路功能传送到 DP83869HM。但是，该信息会通过 RGMII 带内信令和 RX_CLK 调整传输至以太网 MAC。MAC 还可以从 DP83869 读取此信息。

在桥接模式下，DP83869HM SMI 充当 MAC 的跟随器模式。
