9.4.1.2 返回路径

一般情况下，在所有信号布线下方都设置实心返回路径是可取的做法。该返回路径可以是连续接地平面或直流电源平面。减小返回路径宽度可能会影响信号布线阻抗。如果返回路径宽度与信号布线宽度相当，这种影响就更加明显。无论如何，必须避免信号布线以下的返回路径中断。穿过平面分割点的信号会导致返回路径电流不可预测，并且也可能会影响信号质量，从而可能产生 EMI 问题。请参阅图 9-13。

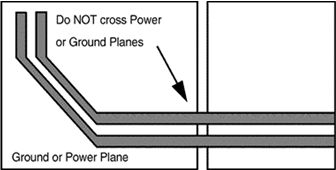

DP83869HM 差分信号对平面交叉图 9-13 差分信号对平面交叉
