晶体

如果利用晶振运行,建议使用 25MHz 的并联谐振 20pF 负载晶体。有关晶体谐振器电路的典型连接图,请参阅 图 9-4。负载电容值因晶体供应商而异;请咨询供应商以了解建议的负载。有关更多详细信息,请参阅应用报告:《德州仪器 (TI) 以太网物理层收发器的晶体选择和规格》

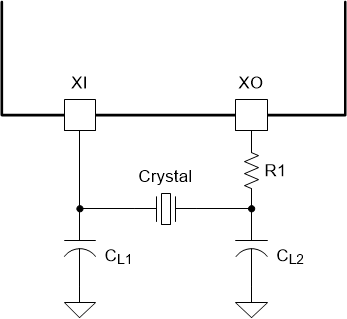

DP83826E DP83826I 晶体振荡器电路图 9-4 晶体振荡器电路
表 9-2 25MHz 晶体规格
参数测试条件最小值典型值最大值单位
频率25MHz
频率容差包括工作温度、老化等因素-5050ppm
负载电容1540pF
ESR50Ω
