5.15 闪存接口时序要求

DLPC34xx 闪存接口由 SPI 闪存串行接口组成。DLPC34xx 可支持 1 至 128Mb 闪存存储器。(2)(3)(4)
最小值最大值单位
fclockSPI_CLK 频率请参阅(1)1.436.0MHz
tp_clkperSPI_CLK 周期50% 基准点27.8704ns
tp_whSPI_CLK 脉冲持续时间（高电平）50% 基准点352ns
tp_wlSPI_CLK 脉冲持续时间（低电平）50% 基准点352ns
tt切换时间 — 所有信号20% 至 80% 基准点（上升信号）
80% 至 20% 基准点（下降信号）		0.23.0ns
tp_su建立时间 — 在 SPI_CLK 下降沿之前 SPI_DIN 保持有效50% 基准点10.0ns
tp_h保持时间 — 在 SPI_CLK 下降沿之后 SPI_DIN 保持有效50% 基准点0.0ns
tp_clqvSPI_CLK 时钟下降沿到输出有效时间 — SPI_DOUT 和 SPI_CSZ50% 基准点1.0ns
tp_clqxSPI_CLK 时钟下降沿输出保持时间 — SPI_DOUT 和 SPI_CSZ50% 基准点-3.03.0ns
(1) 该范围包括外部振荡器的 ±200ppm（但无抖动）。
(2) 标准 SPI 协议是在 SPI_CLK 的下降沿发送数据，在上升沿采集数据。DLPC34xx 确实在下降沿传输数据，但它也在下降沿而不是上升沿采集数据。该特性支持具有长时钟到 Q 时序的 SPI 器件。已设置 DLPC3470 保持采集时序，以促进标准外部 SPI 协议器件的可靠运行。
(3) 凭借上述输出时序，DLPC34xx 可为外部 SPI 器件提供相对于 SPI_CLK 上升沿的 8.2ns 输入建立时间和 8.2ns 输入保持时间。
(4) 如需了解外部闪存器件的其他要求，请参阅节 6.3.4部分。

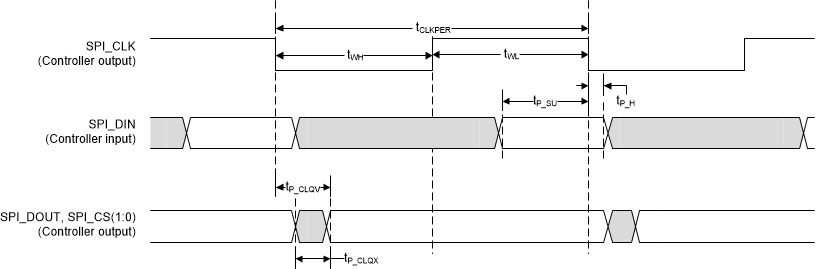

DLPC3470 闪存接口时序图 5-10 闪存接口时序
