10.1.3
视频时序参数定义
有关可视化描述,请参阅
图 10-1
。
每帧有效扫描行数 (ALPF)
定义包含可显示数据的一个帧中的线数量。ALPF 是 TLPF 的一个子集。
每行有效像素 (APPL)
定义包含可显示数据的一行中的像素时钟数量。APPL 是 TPPL 的一个子集。
水平后沿 (HBP) 消隐
定义水平同步活动边缘之后但第一个活动像素之前的空白像素时钟数。
水平前沿 (HFP) 消隐
定义最后一个活动像素之后但在水平同步之前的空白像素时钟数。
水平同步(HS 或 Hsync)
定义水平间隔(行)开始的时序基准点。HS 信号的有效边沿定义绝对基准点。有效边沿(源定义的上升沿或下降沿)是测量所有水平消隐参数的基准。
每帧总行数 (TLPF)
每帧有效及无效行的总数;定义垂直周期(或帧时间)。
每行总像素 (TPPL)
每行有效和无效像素时钟的总数;定义水平线周期,以像素时钟为单位。
垂直同步(VS 或 Vsync)
定义垂直间隔(帧)开始的时序基准点。这个绝对基准点由 VS 信号的有效边沿定义。有效边沿(源定义的上升沿或下降沿)是测量所有垂直消隐参数的基准。
垂直后沿 (VBP) 消隐
定义垂直同步有效边沿之后,第一个有效行之前的消隐行数。
垂直前沿 (VFP) 消隐
定义最后一个有效行之后,垂直同步有效边沿之前的消隐行数。

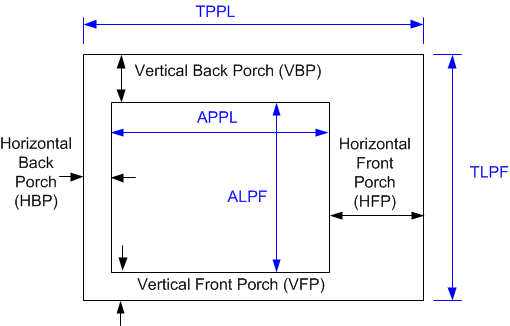

图 10-1
参数定义
