7.8 欠压和断电条件

只要输入电压降至 VBROWNOUT 以下，该模块就会进入欠压条件（请参阅图 7-4 和图 7-5）。在电源布线设计过程中必须考虑该条件，尤其在电池供电情况下。高电流运行（如 TX 数据包）或任何外部活动（不一定与网络直接相关）都会导致电源电压下降，有可能会触发欠压。电阻包括电池的内部电阻、电池座的接触电阻（四个触点用于安装 2 节 AA 电池）以及接线和 PCB 布线电阻。

注：

当模块处于休眠状态时，未检测到欠压。在休眠状态下，只有断电会生效。

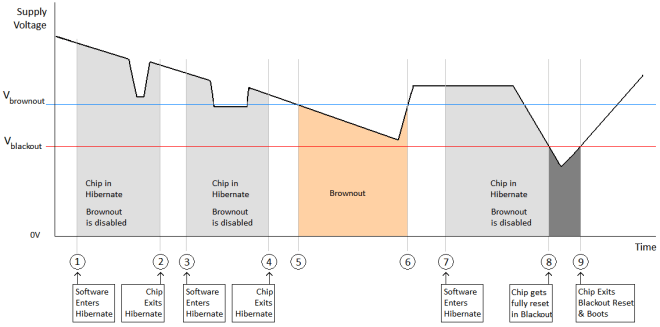

CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF 欠压和断电电平（第 1 页，共 2 页）图 7-4 欠压和断电电平（第 1 页，共 2 页）

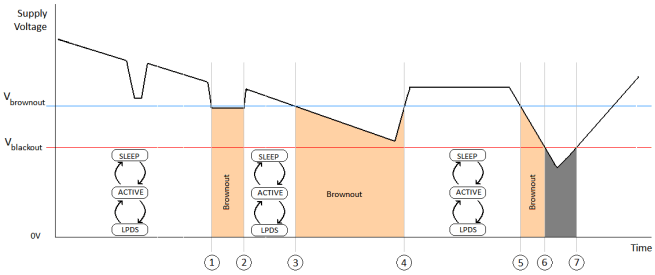

CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF 欠压和断电电平（第 2 页，共 2 页）图 7-5 欠压和断电电平（第 2 页，共 2 页）

在欠压条件下，除了休眠模块（包括 32kHz RTC 时钟）保持开启状态外，器件的其他所有部分都会在模块内关闭。此状态下的电流可达到约 400µA。

断电条件相当于一个硬件复位事件，在该事件中，模块内的所有状态都将丢失。Vbrownout = 2.1 V 和 Vblackout = 1.67 V

表 7-5 列出了欠压和断电电压电平。

表 7-5 欠压和断电电压电平
条件电压电平单位
Vbrownout2.1V
Vblackout1.67V
