7.6 2.4GHz 频带的 TX 功率控制

CC3235MODS 和 CC3235MODAS 具有多个用于在需要时修改器件输出功率的选项。对于 2.4GHz 频带，可以使用全局 TX 功率级别设置来降低全局级别的总输出功率。此外，2.4GHz 频带允许用户根据通道、区域(2)和调制速率，通过 ImageCreator 输入额外的退避(3)(4)(5)（更多详细信息，请参阅配备 ImageCreator 的 Uniflash 用户指南）。

图 7-1、图 7-2 和图 7-3 分别展示了 CC3235MODS 模块在 1 DSSS、6 OFDM 和 54 OFDM 调制下的 TX 功率和 IBAT 与 TX 功率级别设置间的关系。对于 CC3235MODSF 模块，IBAT 电流会增加约 10mA 至 15mA，具体取决于传输速率。TX 功率级别保持不变。4

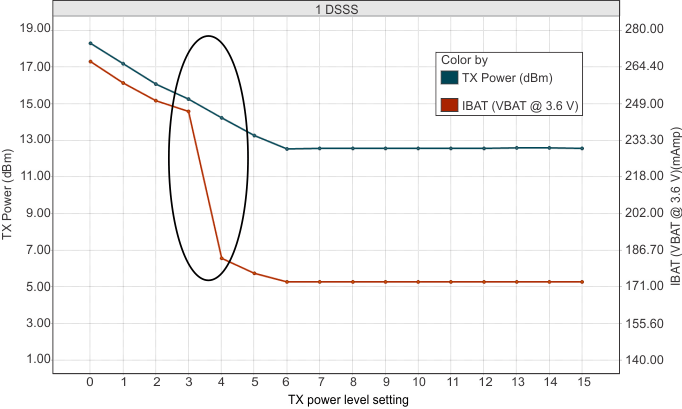

在图 7-1 中，圆圈包含的面积表示从 TX 功率级别 3 转换到级别 4 期间电流显著减小。对于较低范围要求（14dBm 输出功率），TI 建议使用 TX 功率级别 4 来减小电流。



CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF TX 功率和 IBAT 与 TX 功率级别设置间的关系 (1 DSSS)图 7-1 TX 功率和 IBAT 与 TX 功率级别设置间的关系 (1 DSSS)

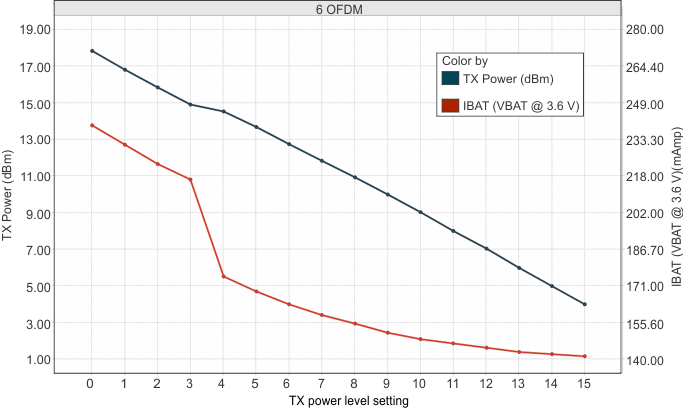

CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF TX 功率和 IBAT 与 TX 功率级别设置间的关系 (6 OFDM)图 7-2 TX 功率和 IBAT 与 TX 功率级别设置间的关系 (6 OFDM)





CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF TX 功率和 IBAT 与 TX 功率级别设置间的关系 (54 OFDM)图 7-3 TX 功率和 IBAT 与 TX 功率级别设置间的关系 (54 OFDM)
2. 支持 FCC、IC/ISED、ETSI/CE、MIC 和 SRRC。
3. 退避范围为 –6dB 至 +6dB，以 0.25dB 为增量。
4. 退避率分为 11b 速率、高调制速率（MCS7、54 OFDM 和 48 OFDM）和较低调制速率（所有其他速率）。
5. CC3135MOD 和 CC3135 IC TX 功率级别之间会存在差异。
