6.1 CC3235MODx 和 CC3235MODAx 引脚图

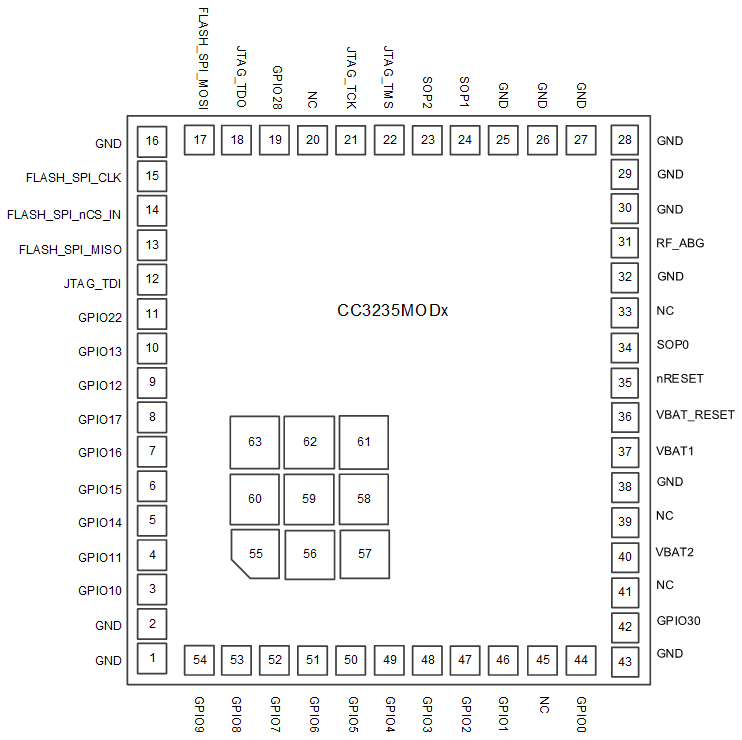

图 6-1 所示为 CC3235MODx 模块的引脚图。

CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF CC3235MODx 引脚图（底视图）
图 6-1 展示了模块上引脚的大致位置。
图 6-1 CC3235MODx 引脚图（底视图）

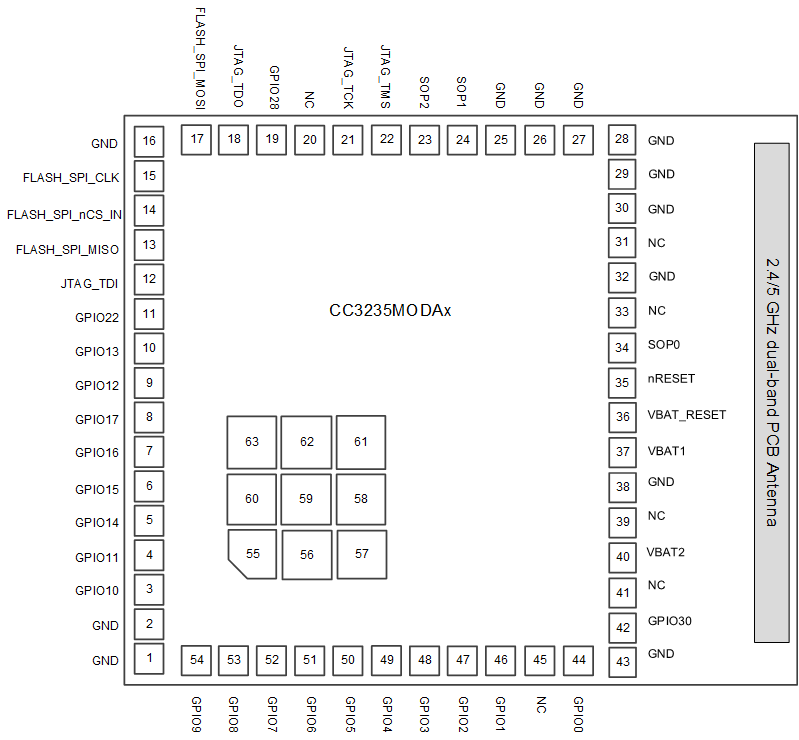

图 6-2 所示为 CC3235MODAx 模块的引脚图。

CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF CC3235MODAx 引脚图（底视图）图 6-2 CC3235MODAx 引脚图（底视图）
