7.16.5.6 ADC

表 7-24 列出了 ADC 的电气规格。有关使用 ADC 的更多信息以及应用特定示例，请参阅 CC32xx ADC 应用手册。

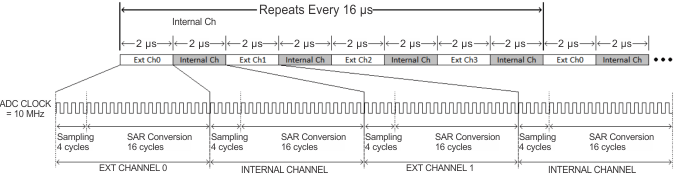

CC3235MODS CC3235MODSF CC3235MODAS CC3235MODASF ADC 时钟时序图图 7-15 ADC 时钟时序图



图 7-15 展示了 ADC 时钟时序图。

表 7-24 ADC 电气规格
参数说明测试条件/假设最小值典型值最大值单位
Nbits位数12位
INL积分非线性满标量程范围内（不包括第一个和最后三个 LSB 电平）相对于直方图方法的最坏情况偏差-2.52.5LSB
DNL微分非线性任意阶跃相对于理想值的最坏情况偏差-14LSB
输入范围01.4V
驱动源阻抗100Ω
FCLK时钟速率逐次逼近输入时钟速率10MHz
输入电容12pF
输入阻抗ADC 引脚 572.15kΩ
ADC 引脚 580.7
ADC 引脚 592.12
ADC 引脚 601.17
通道数量4
Fsample每个引脚的采样率62.5KSPS
F_input_max最大输入信号频率31kHz
SINAD信噪比和失真直流到 300Hz 的输入频率和 1.4Vpp 正弦波输入5560dB
I_active有效电源电流在没有基准电流的转换期间模数转换的平均值1.5mA
I_PD内核电源的断电电源电流未激活时的模数转换总计（这一定是 SoC 级测试）1µA
绝对失调电压误差FCLK = 10MHz±2mV
增益误差±2%
VrefADC 基准电压1.467V
