6.10.5.17.2.3 UHS-I SDR12 模式

表 6-77、图 6-93、表 6-78 和图 6-94 说明了 MMC1/2 的时序要求和开关特性 - UHS-I SDR12 模式。

表 6-77 MMC1/2 时序要求 - UHS-I SDR12 模式 请参阅图 6-93
编号最小值最大值单位
SDR121tsu(cmdV-clkH)建立时间，在 MMC[x]_CLK 上升沿之前 MMC[x]_CMD 有效5.46ns
SDR122th(clkH-cmdV)保持时间，在 MMC[x]_CLK 上升沿之后 MMC[x]_CMD 有效1.67ns
SDR123tsu(dV-clkH)建立时间，在 MMC[x]_CLK 上升沿之前 MMC[x]_DAT[3:0] 有效5.46ns
SDR124th(clkH-dV)保持时间，在 MMC[x]_CLK 上升沿之后 MMC[x]_DAT[3:0] 有效1.67ns
A. 对于 MMC1 和 MMC2，x = 1、2

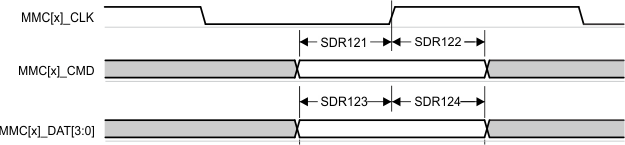

AM68A AM68 MMC1/2 - UHS-I SDR12 - 接收模式图 6-93 MMC1/2 - UHS-I SDR12 - 接收模式
表 6-78 MMC1/2 开关特性 - UHS-I SDR12 模式 请参阅图 6-94
编号参数最小值最大值单位
fop(clk)工作频率，MMC[x]_CLK25MHz
SDR125tc(clk)周期时间，MMC[x]_CLK40ns
SDR126tw(clkH)脉冲持续时间，MMC[x]_CLK 高电平18.7ns
SDR127tw(clkL)脉冲持续时间，MMC[x]_CLK 低电平18.7ns
SDR128td(clkH-cmdV)延迟时间，MMC[x]_CLK 上升沿到 MMC[x]_CMD 转换1.213.55ns
SDR129td(clkH-dV)延迟时间，MMC[x]_CLK 上升沿到 MMC[x]_DAT[3:0] 转换1.213.55ns
B. 对于 MMC1 和 MMC2，x = 1、2
AM68A AM68 MMC1/2 - UHS-I SDR12 - 发送模式图 6-94 MMC1/2 - UHS-I SDR12 - 发送模式
