6.10.5.4 DDRSS

如需进一步详细了解器件 LPDDR4 存储器接口的特性和其他说明信息，请参阅信号说明和详细说明 中的相应小节。

该器件具有用于连接 LPDDR4 的专用接口，支持符合 JEDEC JESD209-4B 标准且具有以下特性的 LPDDR4 SDRAM 器件：

  • 连接到外部 SDRAM 存储器的 32 位数据路径
  • 存储器器件容量：通过两个片选引脚提供多达 8GB 地址空间（每列 4GB）
  • 不支持字节模式 LPDDR4 存储器或具有超过 17 行地址位的存储器

表 6-33 和图 6-43 说明了 DDRSS 的开关特性。

表 6-33 DDRSS 的开关特性
编号 参数 DDR 类型 最小值 最大值 单位
1 tc(DDR_CKP/DDR_CKN) 周期时间，DDR0_CKP 和 DDR0_CKN LPDDR4 0.468(1) 3.003 ns
  1. 最大 DDR 频率将根据系统中使用的特定存储器类型（供应商）以及根据 PCB 实现进行限制。TI 强烈建议所有设计的每个细节（布线、间距、过孔/背钻、PCB 材料等）都严格遵循 TI LPDDR4 EVM PCB 布局，以便完全实现指定的时钟频率。有关详细信息，请参阅 Jacinto 7 DDR 电路板设计和布局布线指南。

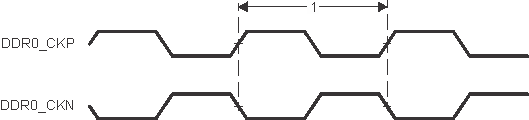

AM68A AM68 DDRSS 存储器接口时钟时序图 6-43 DDRSS 存储器接口时钟时序

有关更多信息，请参阅器件 TRM 的存储器控制器 一章中的 DDR 子系统 (DDRSS) 一节。
