6.10.4.1.1 WKUP_OSC0 内部振荡器时钟源

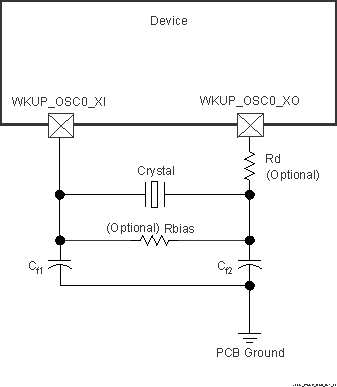

图 6-25 展示了建议的晶体电路。用于实现振荡器电路的所有分立式元件应尽可能靠近 WKUP_OSC0_XI 和 WKUP_OSC0_XO 引脚放置。

AM68A AM68 WKUP_OSC0 晶体实现图 6-25 WKUP_OSC0 晶体实现

晶体必须处于基本工作模式并且并联谐振。表 6-23 总结了所需的电气约束。

表 6-23 WKUP_OSC0 晶体电气特性
参数 最小值 典型值 最大值 单位
Fxtal 晶体并联谐振频率 19.2、20、24、25、26、27 MHz
Fxtal 晶体频率稳定性和容差 未使用以太网 RGMII 和 RMII ±100 ppm
RGMII 和 RMII 使用衍生的时钟 ±50
CL1+PCBXI CL1 + CPCBXI 电容 12 24 pF
CL2+PCBXO CL2 + CPCBXO 电容 12 24 pF
CL 晶体负载电容 6 12 pF
Cshunt 晶体电路并联电容 19.2MHz、
20MHz		 ESRxtal ≤ 30Ω 7 pF
30Ω < ESRxtal ≤ 80Ω 5 pF
80Ω < ESRxtal ≤ 100Ω 3 pF
24MHz ESRxtal ≤ 30Ω 7 pF
30Ω < ESRxtal ≤ 60Ω 5 pF
60Ω < ESRxtal ≤ 80Ω 3 pF
不支持：80Ω ≤ ESRxtal –
25MHz ESRxtal ≤ 30Ω 7 pF
30Ω < ESRxtal ≤ 50Ω 5 pF
50Ω < ESRxtal ≤ 80Ω 3 pF
不支持：80Ω ≤ ESRxtal –
26MHz、
27MHz		 ESRxtal ≤ 30Ω 7 pF
30Ω < ESRxtal ≤ 50Ω 5 pF
不支持：50Ω ≤ ESRxtal –
ESRxtal 晶体有效串联电阻  (1) Ω
(1) 晶体的最大 ESR 是晶体频率和并联电容的函数。请参阅 Cshunt 参数。

选择晶体时，系统设计必须根据最坏情况和系统预期寿命来考虑温度和老化特性。

表 6-24 详细说明了振荡器的开关特性和输入时钟的要求。

表 6-24 WKUP_OSC0 开关特性 - 晶体模式
参数 封装 最小值 典型值 最大值 单位
CXI XI 电容 ALY 2.241 pF
CXO XO 电容 ALY 2.210 pF
CXIXO XI 至 XO 互电容 ALY 0.01 pF
ts 启动时间 9.5(1) ms
(1) TI 强烈建议每个客户向谐振器/晶体供应商提交器件样品以便于进行验证。供应商有办法确定多大的负载电容器能够最好地调节他们的谐振器/晶振，从而使微控制器能够在温度/电压极值范围内实现最佳启动和运行。

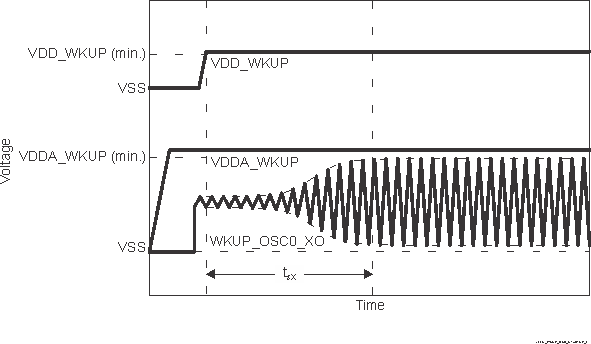

AM68A AM68 WKUP_OSC0 启动时间图 6-26 WKUP_OSC0 启动时间
