6.10.5.16.1 MCSPI - 控制器模式

表 6-53、图 6-75、表 6-54 和图 6-76 说明了 MCSPI 的时序要求和开关特性 - 控制器模式。

表 6-53 MCSPI 时序要求 — 控制器模式 请参阅图 6-75
编号最小值最大值单位
SM4tsu(misoV-spiclkV)建立时间，在 SPI_CLK 有效边沿之前 SPI_D[x] 有效2.9ns
SM5th(spiclkV-misoV)保持时间，在 SPI_CLK 有效边沿之后 SPI_D[x] 有效2ns
表 6-54 MCSPI 开关特性 - 控制器模式 请参阅图 6-76
编号参数模式最小值最大值单位
SM1tc(spiclk)周期时间，SPI_CLK20ns
SM2tw(spiclkL)脉冲持续时间，SPI_CLK 低电平0.5P - 1(1)ns
SM3tw(spiclkH)脉冲持续时间，SPI_CLK 高电平0.5P - 1(1)ns
SM6td(spiclkV-simoV)延迟时间，SPI_CLK 有效边沿到 SPI_D[x] 转换-22ns
SM7td(csV-simoV)延迟时间，SPI_CSi 有效边沿到 SPI_D[x] 转换5ns
SM8td(csV-spiclk)延迟时间，SPI_CSi 有效到 SPI_CLK 第一个边沿PHA = 0(2)B - 4(3)ns
PHA = 1 (2)A - 4(4)ns
SM9td(spiclkV-csV)延迟时间，SPI_CLK 最后一个边沿到 SPI_CSi 无效PHA = 0(2)A - 4(4)ns
PHA = 1(2)B - 4(3)ns
(1) P = SPI_CLK 周期（以 ns 为单位）
(2) SPI_CLK 相位可通过 MCSPI_CHCONF_0/1/2/3 寄存器的 PHA 位进行编程
(3) B = (TCS + 0.5) * TSPICLKREF，其中 TCS 是 MCSPI_CHCONF_0/1/2/3 寄存器的位字段且 Fratio = 偶数 >= 2。
(4) 当 P = 20.8ns 时，A = (TCS + 1) * TSPICLKREF，其中 TCS 是 MCSPI_CHCONF_0/1/2/3 寄存器的位字段。
当 P > 20.8ns 时，A = (TCS + 0.5) * Fratio * TSPICLKREF，其中 TCS 是 MCSPI_CHCONF_0/1/2/3 寄存器的位字段。

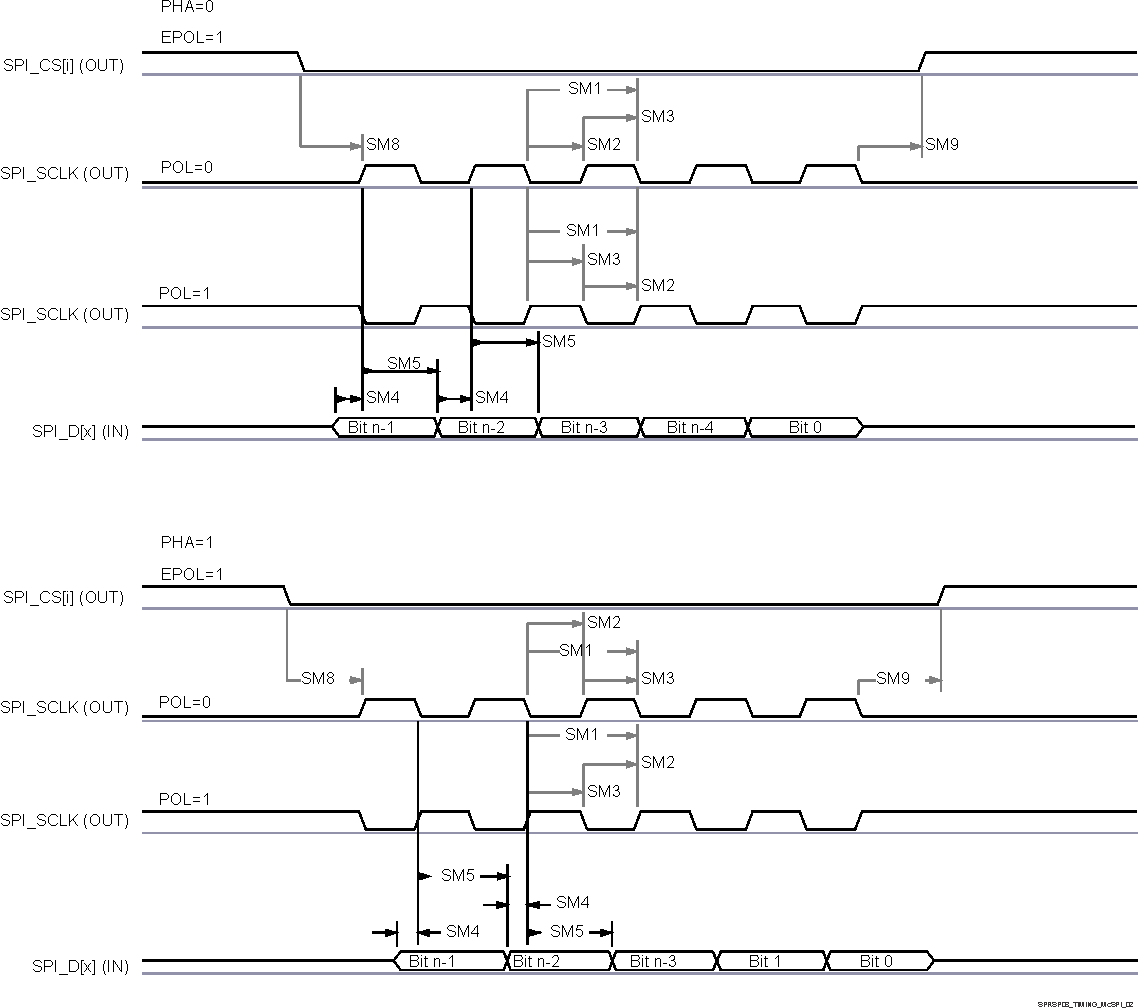

AM68A AM68 SPI 控制器模式接收时序图 6-75 SPI 控制器模式接收时序
AM68A AM68 MCSPI 控制器模式发送时序图 6-76 MCSPI 控制器模式发送时序
