6.10.5.19.2.1 OSPI0 Tap SDR 时序

表 6-93、图 6-110、表 6-94 和图 6-111 说明了 OSPI0 的时序要求和开关特性 - Tap SDR 模式。

表 6-93 OSPI0/1 时序要求 - Tap SDR 模式 请参阅图 6-110
编号 模式 最小值 最大值 单位
O19 tsu(D-CLK) 建立时间，在有效 OSPI0/1_CLK 边沿之前 OSPI0/1_D[7:0] 有效 无环回 (15.4 - (0.975T(1)R(2))) ns
O20 th(CLK-D) 保持时间，在有效 OSPI0/1_CLK 边沿之后 OSPI0/1_D[7:0] 有效 无环回 (–5.2 + (0.975T(1)R(2))) ns
(1) T = OSPI_RD_DATA_CAPTURE_REG[DELAY_FLD]
(2) R = 基准时钟周期时间（以 ns 为单位）
AM68A AM68 OSPI0/1 时序要求 - Tap SDR，无环回图 6-110 OSPI0/1 时序要求 - Tap SDR，无环回
表 6-94 OSPI0/1 开关特性 - Tap SDR 模式 请参阅图 6-111
编号 参数 模式 最小值 最大值 单位
O7 tc(CLK) 周期时间，OSPI0/1_CLK 20 ns
O8 tw(CLKL) 脉冲持续时间，OSPI0/1_CLK 低电平 ((0.475P(1)) - 0.3) ns
O9 tw(CLKH) 脉冲持续时间，OSPI0/1_CLK 高电平 ((0.475P(1)) - 0.3) ns
O10 td(CSn-CLK) 延迟时间，OSPI0/1_CSn[3:0] 有效边沿到 OSPI0/1_CLK 上升沿 ((0.475P(1)) + (0.975M(2)R(4)) - 1) ((0.525P(1)) + (1.025M(2)R(4)) + 1) ns
O11 td(CLK-CSn) 延迟时间，OSPI0/1_CLK 上升沿到 OSPI0/1_CSn[3:0] 无效边沿 ((0.475P(1)) + (0.975N(3)R(4)) - 1) ((0.525P(1)) + (1.025N(3)R(4)) + 1) ns
O12 td(CLK-D) 延迟时间，OSPI0/1_CLK 有效边沿到 OSPI0/1_D[7:0] 转换 –2 2 ns
(1) P = CLK 周期时间 = SCLK 周期（以 ns 为单位）
(2) M = OSPI_DEV_DELAY_REG[D_INIT_FLD]
(3) N = OSPI_DEV_DELAY_REG[D_AFTER_FLD]
(4) R = 基准时钟周期时间（以 ns 为单位）

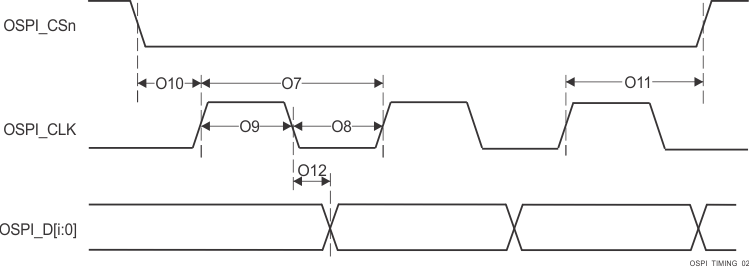

AM68A AM68 OSPI0/1 开关特性 - Tap SDR，无环回图 6-111 OSPI0/1 开关特性 - Tap SDR，无环回
