6.10.5.17.1.4 HS200 模式

表 6-69、图 6-85、表 6-68 和 图 6-86 展示了 MMC0 – HS200 模式下的时序要求和切换特性。

表 6-67 MMC0 时序要求 – HS200 模式 请参阅图 6-85
编号 最小值 最大值 单位
HS2004 tDVW 输入数据有效窗口、MMC0_CMD 和 MMC0_DAT[7:0] 2.0(1) ns
(1) 此参数定义了主机所需的最小数据有效窗口，任何提供给主机的数据有效窗口大于此值时，均可确保主机能够捕获有效数据。此参数定义的值小于针对任何在 HS200 模式下运行的 eMMC 器件定义的最小可能数据有效窗口。
AM68A AM68 MMC0 – HS200 – 接收模式图 6-85 MMC0 – HS200 – 接收模式
表 6-68 MMC0 开关特性 - HS200 模式 请参阅图 6-86
编号参数最小值最大值单位
fop(clk)工作频率，MMC0_CLK200MHz
HS2005tc(clk)周期时间，MMC0_CLK5ns
HS2006tw(clkH)脉冲持续时间，MMC0_CLK 高电平2.08ns
HS2007tw(clkL)脉冲持续时间，MMC0_CLK 低电平2.08ns
HS2008td(clkL-cmdV)延迟时间，MMC0_CLK 上升沿到 MMC0_CMD 转换0.993.16ns
HS2009td(clkL-dV)延迟时间，MMC0_CLK 上升沿到 MMC0_DAT[7:0] 转换0.993.16ns

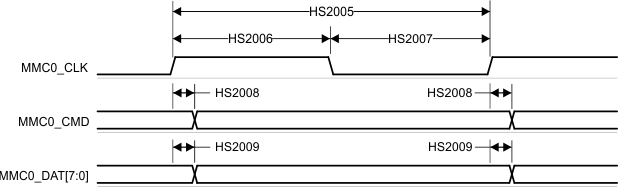

AM68A AM68 MMC0 – HS200 模式 – 发送模式图 6-86 MMC0 – HS200 模式 – 发送模式
