6.10.5.17.1.1 旧 SDR 模式

表 6-61、图 6-79、表 6-62 和图 6-80 展示了 MMC0 的时序要求和开关特性 – 旧 SDR 模式。

表 6-61 MMC0 时序要求 – 旧 SDR 模式 请参阅图 6-79
编号最小值最大值单位
LSDR1tsu(cmdV-clkH)建立时间，在 MMC0_CLK 上升沿之前 MMC0_CMD 有效2.5ns
LSDR2th(clkH-cmdV)保持时间，在 MMC0_CLK 上升沿之后 MMC0_CMD 有效6.5ns
LSDR3tsu(dV-clkH)建立时间，在 MMC0_CLK 上升沿之前 MMC0_DAT[7:0] 有效2.5ns
LSDR4th(clkH-dV)保持时间，在 MMC0_CLK 上升沿之后 MMC0_DAT[7:0] 有效6.5ns

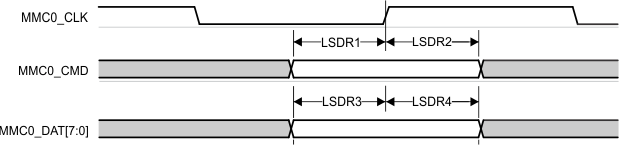

AM68A AM68 MMC0 – 旧 SDR – 接收模式图 6-79 MMC0 – 旧 SDR – 接收模式
表 6-62 MMC0 开关特性 – 旧 SDR 模式 请参阅图 6-80
编号参数最小值最大值单位
fop(clk)工作频率，MMC0_CLK25MHz
LSDR5tc(clk)周期时间，MMC0_CLK40ns
LSDR6tw(clkH)脉冲持续时间，MMC0_CLK 高电平18.7ns
LSDR7tw(clkL)脉冲持续时间，MMC0_CLK 低电平18.7ns
LSDR8td(clkL-cmdV)延迟时间，MMC0_CLK 下降沿到 MMC0_CMD 转换-3.23.8ns
LSDR9td(clkL-dV)延迟时间，MMC0_CLK 下降沿到 MMC0_DAT[7:0] 转换-3.23.8ns

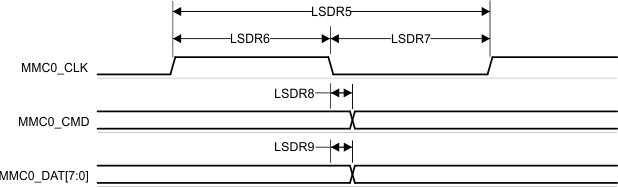

AM68A AM68 MMC0 - 旧 SDR - 发送模式图 6-80 MMC0 - 旧 SDR - 发送模式
