6.4.1.1 单个器件：所有 multiSPI 选项

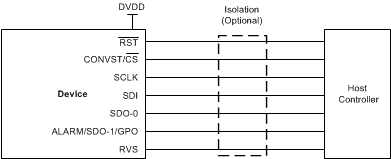

图 6-20 显示为了使用 multiSPI 接口提供的所有选项，在主机控制器和独立器件之间进行的引脚连接。

ADS8681W ADS8685W ADS8689W 所有 multiSPI 协议引脚配置图 6-20 所有 multiSPI 协议引脚配置
