6.4.2 器件工作模式

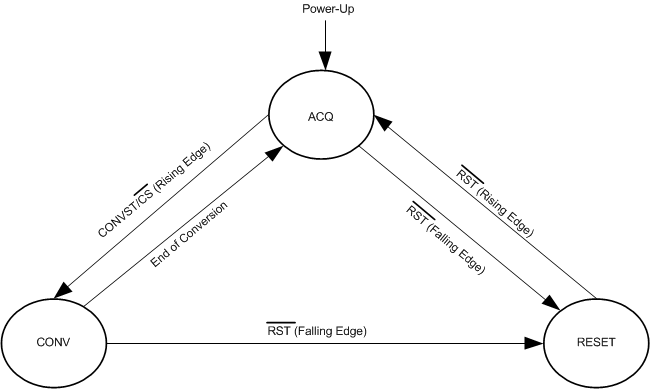

如图 6-24 所示，该器件支持三种功能状态：RESET、ACQ 和 CONV。器件状态由主机控制器提供的 CONVST/CS 和 RST 控制信号的状态决定。

ADS8681W ADS8685W ADS8689W 器件功能状态图 6-24 器件功能状态
