6 ADS9110EVM-PDK 运行

以下说明是将 ADS9110EVM-PDK 连接到计算机和评估 ADS9110 性能的分步指南：

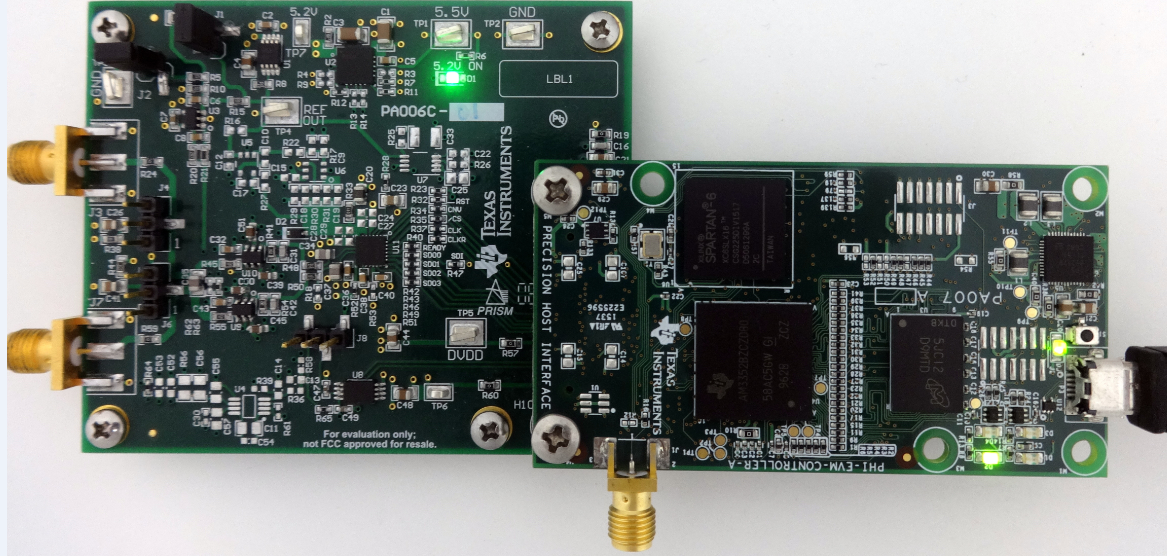

  1. 将 ADS9110EVM 连接到 PHI。按图 6-1 中所示安装两个螺钉。
  2. 使用提供的 USB 电缆将 PHI 连接到计算机。
    • PHI 上的 LED D5 亮起，表示 PHI 已通电。
    • PHI 上的 LED D1 和 D2 开始闪烁，表示 PHI 已启动且正在与 PC 通信。图 6-1 显示了相应的 LED 指示灯。
    EVM-PDK 硬件设置和 LED 指示灯 图 6-1 EVM-PDK 硬件设置和 LED 指示灯
  3. 启动 ADS9110EVM GUI 软件。
