3.2.3 使用软件

F280013x 子板的工程文件夹在 C2000Ware 电机控制 SDK 中，位于：<install_location>\solutions\tida_010265_wminv\f280013x。按照以下步骤使用不同的增量构建来构建和运行该代码。

  1. 点击 Project → Import CCS Projects。点击浏览并导航至子板控制器的工程文件夹。
  2. 选择正确的构建配置，如图 3-23 所示。
    1. 使用默认的 Flash_MtrInv_3SC 构建配置进行三分流器电流检测。
    2. Flash_MtrInv_1SC 支持单分流器电流检测。
  3. 通过选择正确的预定义符号，配置工程以启用和禁用辅助功能，如图 3-24 所示。
注意：

如果使用电路板版本 E1，必须添加 TIEVM_MTR-HVINV_REV_E1 作为预定义符号。如果没有这个符号，电路板将无法按预期运行。

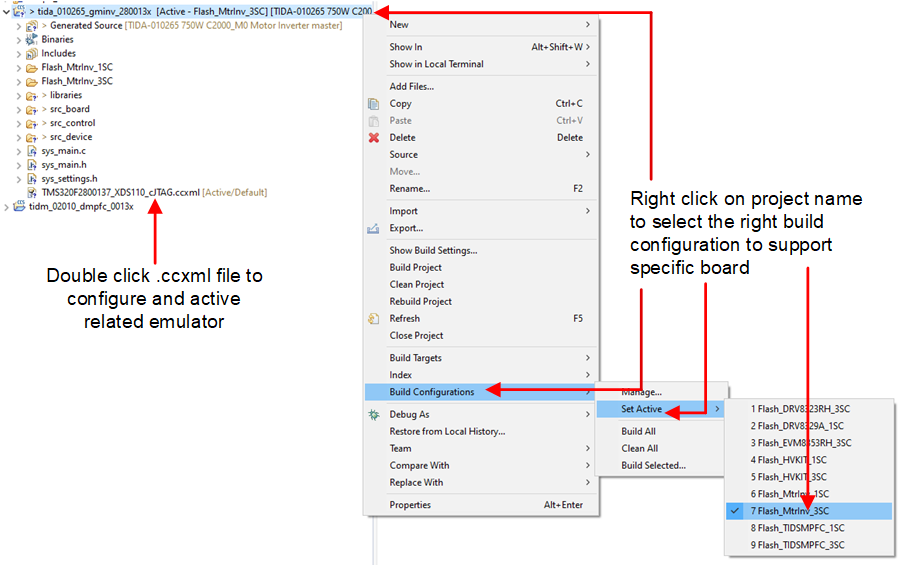

TIEVM-MTR-HVINV 选择合适的构建配置图 3-23 选择合适的构建配置
TIEVM-MTR-HVINV 在工程属性中选择合适的预定义符号图 3-24 在工程属性中选择合适的预定义符号
