5.2 在启动期间防止转子回旋

选项 1：初始位置检测 (IPD)：

  1. 转至 Optimization Wizards 页面中的 Optimal Startup，选择“IPD”，然后点击 Next 按钮以获取设置 IPD 启动方法的说明。
  2. 将 IPD 超前角度 [IPD_ADV_ANGLE] 设置为 90⁰，以获得最大启动扭矩。如果在启动过程中观察到急冲，则建议将该角度减小到 60⁰ 或 30⁰ ，以实现更平稳的启动。
注：

如果电机具有非常高的电感，或者未连接电机，器件将会触发 IPD 超时故障 [IPD_T1_FAULT]。如果触发了此故障，建议检查电机是否连接到了器件。

如果 IPD 时钟频率设置得过高，器件会触发 IPD 频率故障 [IPD_FREQ_FAULT]。如果触发了此故障，建议减小 IPD 时钟值 [IPD_CLK_FREQ]。

选项 2：慢速首循环：

  1. 进入 Optimization Wizards 页面中的 Optimal Startup，选择“slow first cycle”，然后点击 Next 按钮以获取设置慢速首循环启动方法的说明。

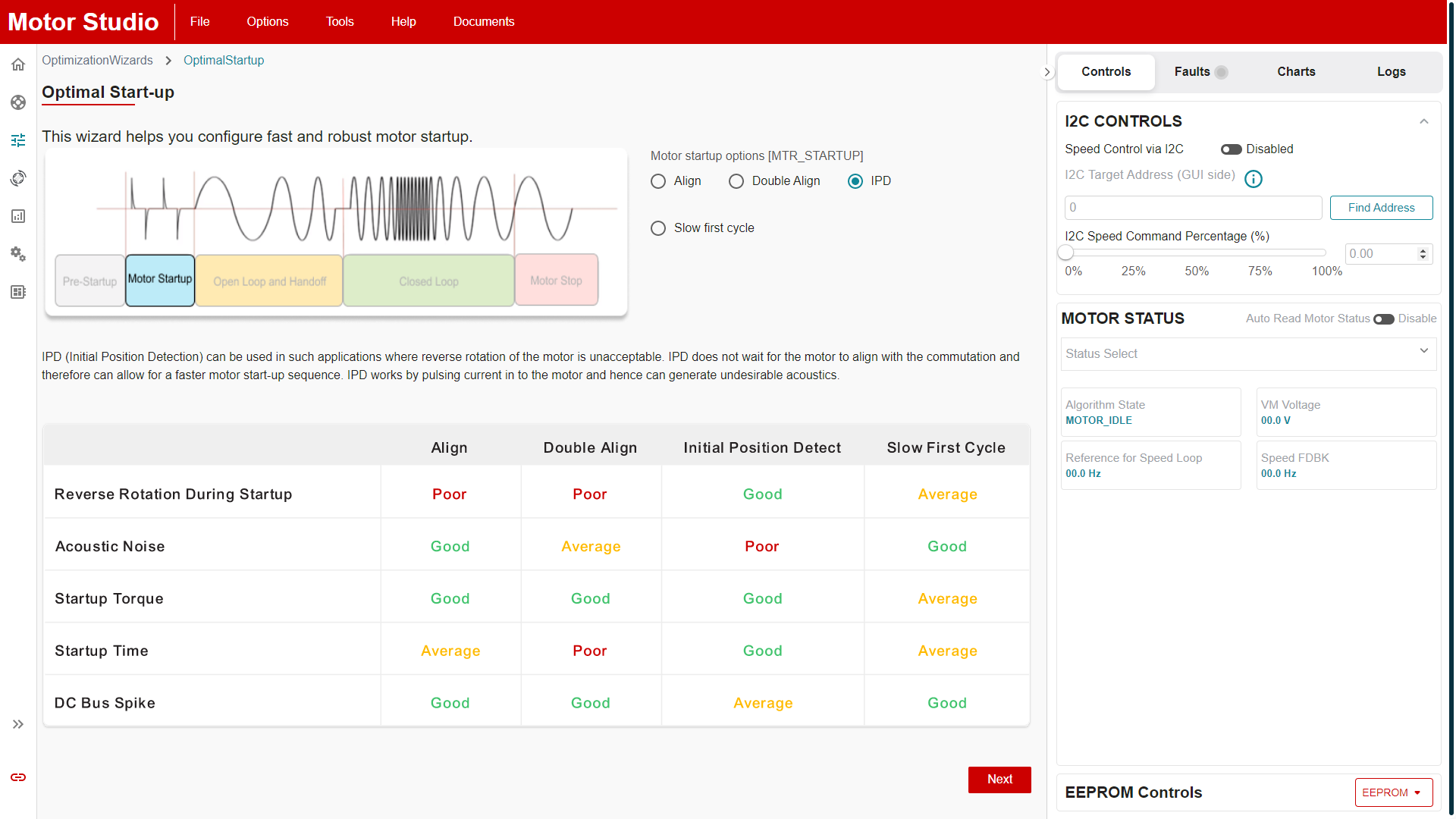

    “Optimal Startup”页面图 5-3 “Optimal Startup”页面
