6.1 MPET BEMF 故障 [MPET_BEMF_FAULT]

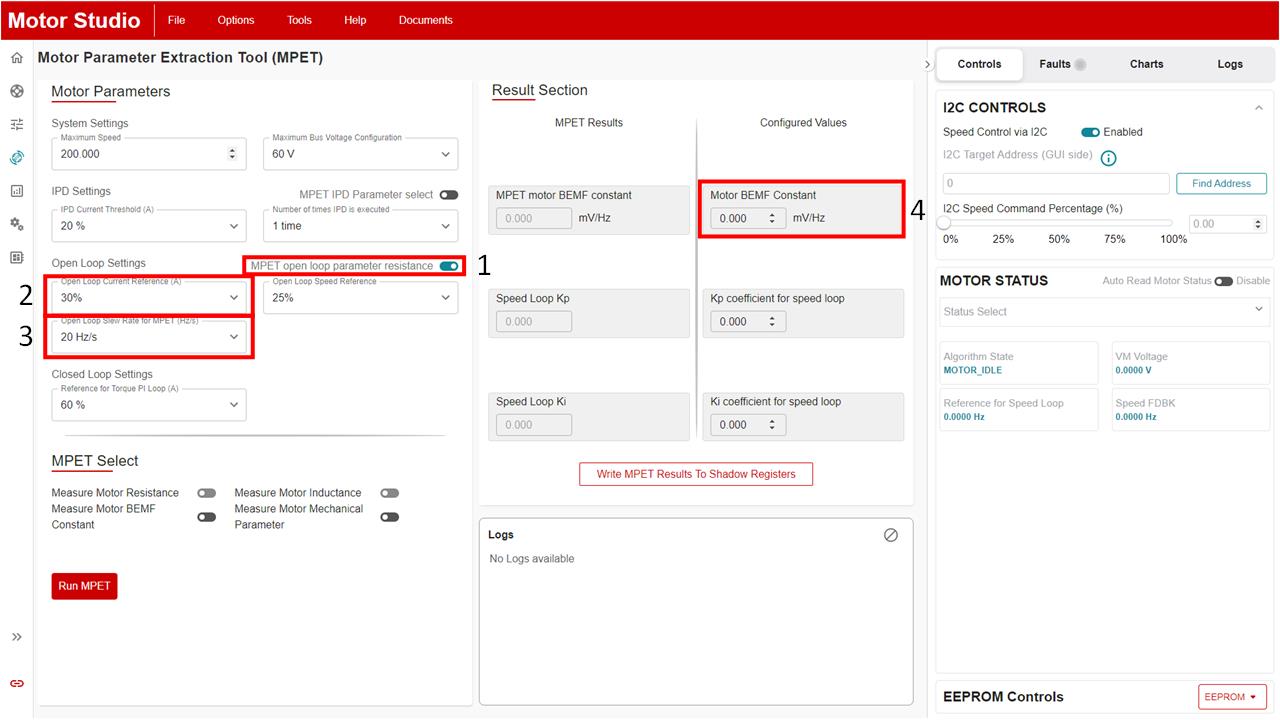

当测得的 BEMF 小于 STAT_DETECT_THR 中设置的阈值时，会报告 MPET_BEMF_FAULT。如果触发了此故障，请转至 Motor Studio 中的 MPET 页面，并遵循以下建议：

  1. 启用 MPET Open Loop Parameter Resistance。
  2. 增大 Open Loop Current Reference 值。
  3. 减小 Open Loop Slew Rate for MPET 值。
  4. 如果故障仍然存在，请参阅电机参数常见问题解答，了解有关如何通过电机数据表或通过手动测量获取电机 BEMF 常数的说明。找到电机的 BEMF 常数值后，在 MPET 页面上 Configured Values 部分的 Motor BEMF Constant 框中输入 BEMF 常数值。
MPET_BEMF_FAULT图 6-2 MPET_BEMF_FAULT
