5.1.4 测试模式

DLPC230-Q1 包含一个内部测试模式发生器，可用于显示基本测试图像并验证系统功能，而无需外部视频源。图 5-5 至图 5-13 显示了可能生成的测试模式。

请注意，以下测试模式假定系统使用红色、绿色和蓝色光源。使用单色系统（包括全白光系统）显示的测试模式可能不会如下图所示。

纯色（白色、红色、绿色、蓝色）

DLPC230-Q1 测试模式 - 纯色图 5-5 测试模式 - 纯色

色条（8 色）

DLPC230-Q1 测试模式 - 色条图 5-6 测试模式 - 色条

棋盘（白色/黑色）

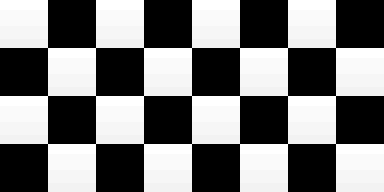

DLPC230-Q1 测试模式 - 棋盘图 5-7 测试模式 - 棋盘

水平斜坡（白色/黑色）

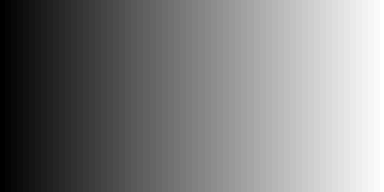

DLPC230-Q1 测试模式 - 水平斜坡图 5-8 测试模式 - 水平斜坡

垂直斜坡（白色/黑色）

DLPC230-Q1 测试模式 - 垂直斜坡图 5-9 测试模式 - 垂直斜坡

网格线（白色、黑色）

DLPC230-Q1 测试模式 - 网格白色图 5-10 测试模式 - 网格白色
DLPC230-Q1 测试模式 - 网格黑色图 5-11 测试模式 - 网格黑色

对角线（白色、黑色）

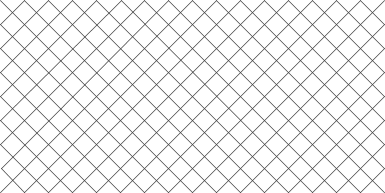

DLPC230-Q1 测试模式 - 对角线白色图 5-12 测试模式 - 对角线白色
DLPC230-Q1 测试模式 - 对角线黑色图 5-13 测试模式 - 对角线黑色
