6.1 系统配置参数

系统配置定义了与电机控制系统相关的主要参数，用于在闭环扭矩/速度控制模式下启动电机旋转。

以下是为实现准确的无传感器 FOC 运行而指定的一组系统参数。可以使用 pUserInputRegs 将这些变量添加到“Expressions”窗口中。

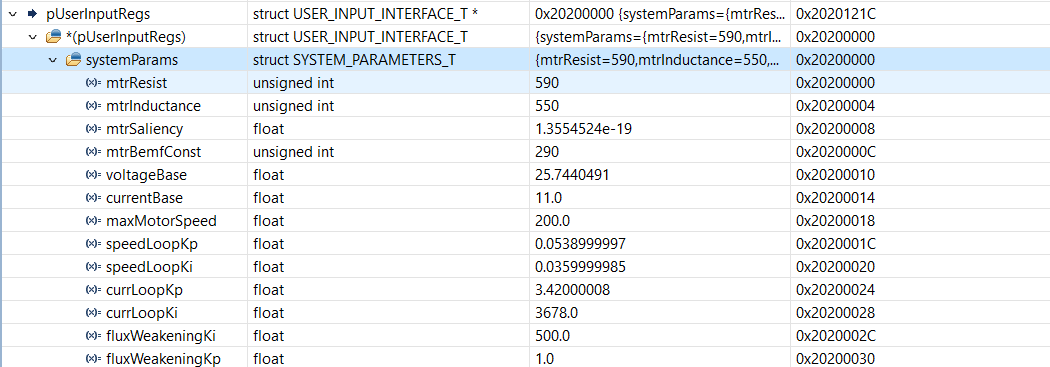

CCS 调试模式下的系统配置寄存器图 6-1 CCS 调试模式下的系统配置寄存器
