5.4 用户状态寄存器（基址 = 0x20200430h）

用户状态寄存器是一组合并变量，用户可使用这些寄存器来读取电机状态和分析控制性能。

下面是可使用结构指针 pUserStatusRegs 在 CCS 表达式窗口中导入的一系列状态寄存器。

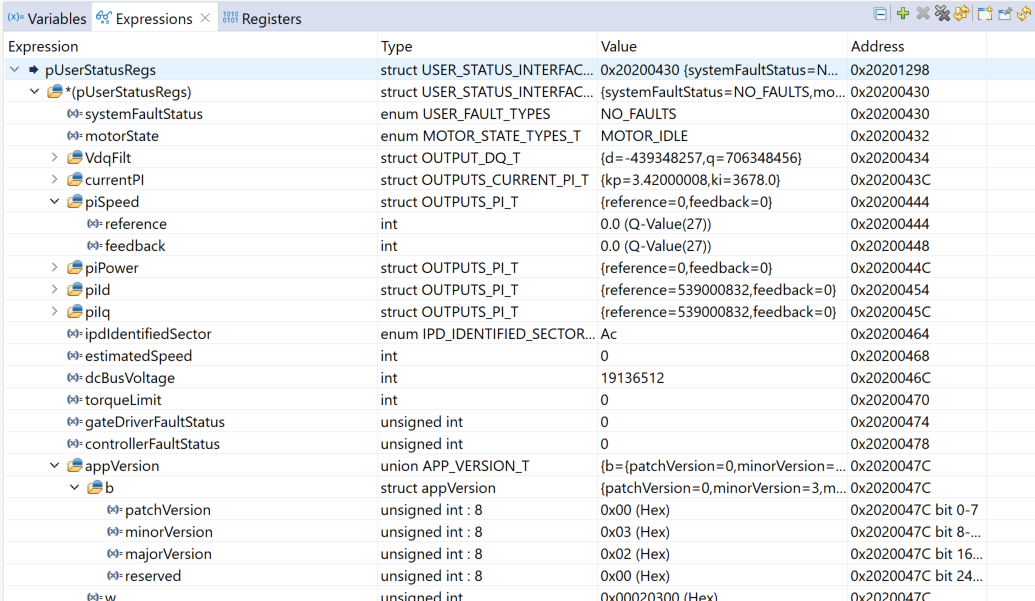

CCS 调试模式下的用户状态寄存器

图 5-5 CCS 调试模式下的用户状态寄存器

表 5-36 列出了可用于监控的变量的定义。

表 5-36 用户状态寄存器
变量 类型 复位值 说明
SYSTEM_FAULT_STATUS USER_FAULT_TYPES NO_FAULT 定义电机故障的状态。

MOTOR_STALL：指示电机锁定故障 - 异常 BEMF、无电机、异常速度

VOLTAGE_OUT_OF_BOUNDS：指示欠压或过压。

LOAD_STALL：指示 IPD 故障。

HARDWARE_OVER_CURRENT：指示直流总线电流限制故障

HV_DIE：如果适用，指示栅极驱动器故障。
MOTOR_STATE MOTOR_STATE_TYPE MOTOR_IDLE 定义当前电机运行状态

MOTOR_IDLE：电机空闲状态

MOTOR_ISD：电机处于初始速度检测状态

MOTOR_TRISTATE：电机处于三态或 Hi-Z 模式。

MOTOR_BRAKE_ON_START：启动期间的电机制动。

MOTOR_IPD：电机处于初始位置检测

MOTOR_SLOW_FIRST_CYCLE：电机采用慢速首循环启动方法。

MOTOR_ALIGN：电机处于对齐启动状态

MOTOR_OPEN_LOOP：电机处于开环斜升状态。

MOTOR_CLOSE_LOOP_UNALIGNED：电机处于闭环运行状态且角度未对齐

MOTOR_CLOSE_LOOP_ALIGNED：电机处于闭环运行状态且角度对齐。

MOTOR_SOFT_STOP：电机处于停止状态

MOTOR_BRAKE_ON_STOP：电机处于制动停止状态

MOTOR_FAULT：电机处于电机故障状态
V_DQ_FILT IQ GLOBAL 27 IQ27(0) 指示施加于电机的滤波 Vd 和 Vq。电流 PI 控制器的输出。
I_DQ_PI IQ GLOBAL 27 IQ27(0) 指示电流 PI 控制器的 Kp 和 Ki 值。
PI_SPEED IQ GLOBAL 27 IQ27(0) 指示由 FOC 算法以 PU 设置的速度 PI 控制器的基准值和反馈值。
PI_POWER IQ GLOBAL 27 IQ27(0) 指示由 FOC 算法以 PU 设置的功率 PI 控制器的基准值和反馈值。
PI_ID IQ GLOBAL 27 IQ27(0) 指示由 FOC 算法以 PU 设置的直流 PI 控制器的基准值和反馈值。
PI_IQ IQ GLOBAL 27 IQ27(0) 指示由 FOC 算法以 PU 设置的正交电流 PI 控制器的基准值和反馈值。
IPD_IDENTIFIED_SECTOR COMMUTATION_STATE 0b 指示 IPD 识别的最近转子状态。
ESTIMATED_SPEED IQ GLOBAL 27 IQ27(0) 指示由 FOC 观测器算法估算的电机转速，以 PU 为单位。
DC_BUS_VOLTAGE IQ GLOBAL 27 IQ27(0) 指示以 PU 为单位的直流总线电压值
TORQUE_LIMIT IQ GLOBAL 27 IQ27(0) 指示由 FOC 设置的正交电流控制器饱和限制。此值基于 ClosedLoop1 配置中设置的限值。
GATE_DRIVER_FAULT_STATUS 无符号整型 0x00000000h 定义在 gateDriverLib 中定义的栅极驱动器特定故障的索引。
CONTROLLER_FAULT_STATUS 无符号整型 0x00000000h 定义在 main.h 中定义的 FOC 控制算法特定故障的索引。
APP_VERSION 无符号十六进制 0x00000000h 定义应用固件的版本号
