6.1.1 从 GUI 配置系统参数

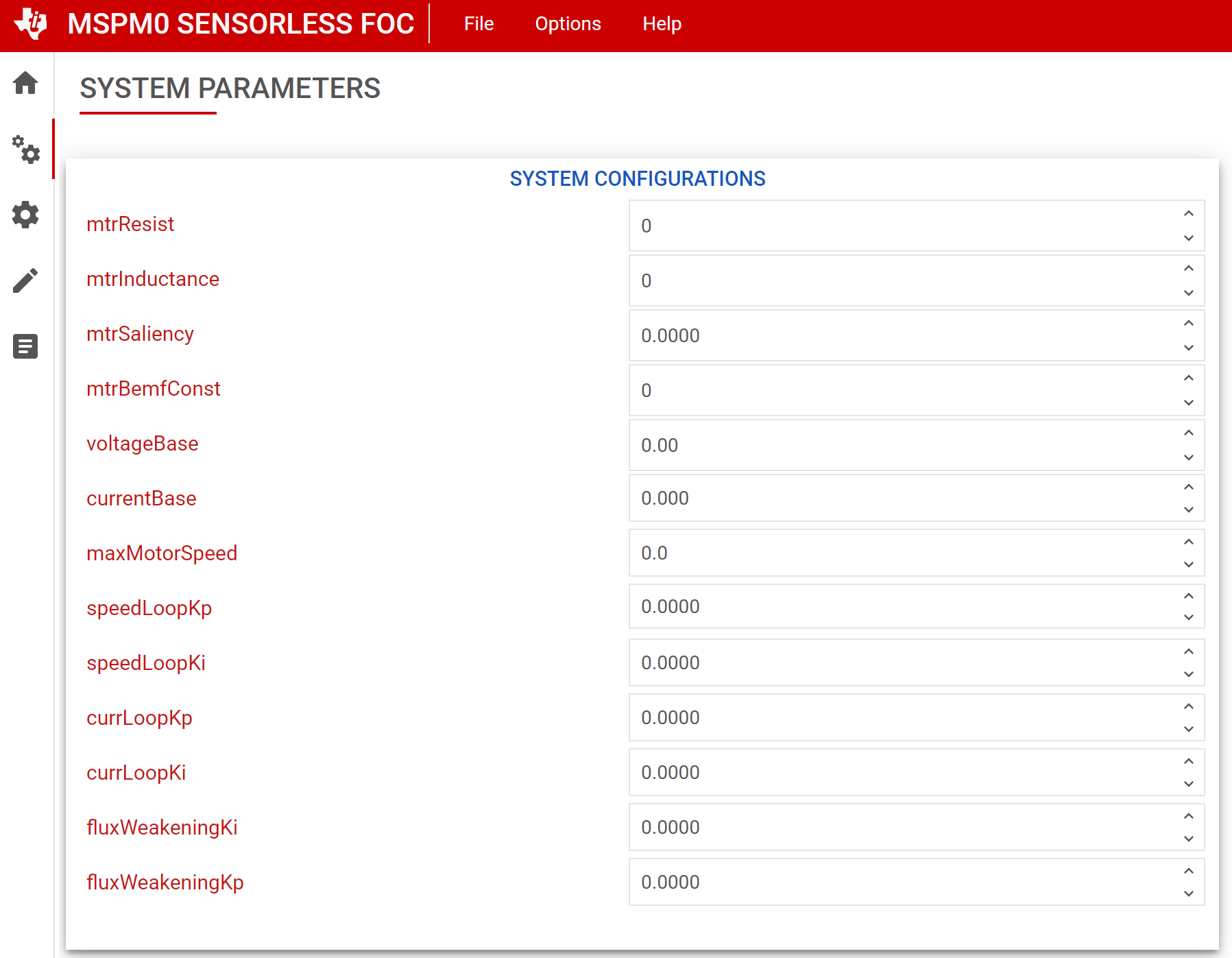

使用 GUI 中的 System Configuration 页面配置系统参数，如 图 6-2 所示。如果已在给定系统的固件中对参数进行了编程，则 GUI 页面会在按下 READ ALL REGS 时显示默认编程值。根据下述步骤对这些参数进行相应更新。

GUI 系统参数配置图 6-2 GUI 系统参数配置
