7.1.1.4 电压控制模式

可以通过将 CLOSED_LOOP1 寄存器中的 CONTROL_MODE 设置为 3h 来选择此模式。在电压控制模式下，根据在速度控制寄存器中设置为 SPEED_CTRL 值（IQ15 格式的 P.U 值）的输入基准来控制电机的调制指数。

示例：将 SPEED_CTRL 中的基准输入设置为 0x3FFFh（IQ15 格式的 0.5 P.U），以 0.5 的恒定调制指数运行电机。

超前角控制：在电压控制模式下，可以调节超前角，以便获得给定速度下电机的出色效率。CLOSED_LOOP2 寄存器中的 LEAD_ANGLE 配置可用于设置超前角。

对于给定的超前角 θ，外加电压 Vq 和 Vd 定义为

Vq = MODULATION_INDEX * Cosθ

Vd = MODULATION_INDEX * Sinθ

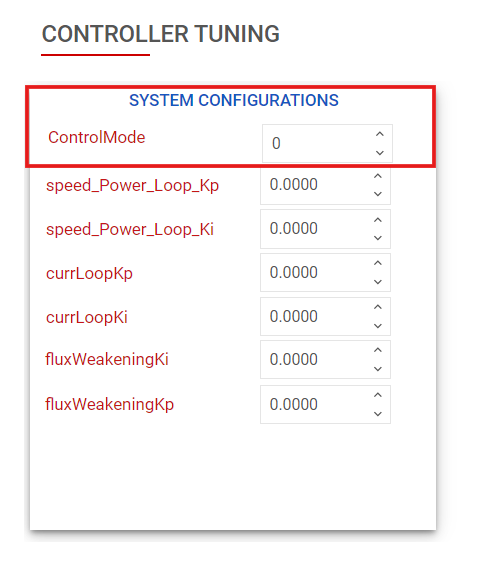

可以使用图 7-1 通过 GUI 来设置上述控制模式。

控制模式配置图 7-1 控制模式配置
