4.1 简单的电流偏置

TMP61 线性热敏电阻的一种高级配置是使用电流偏置网络。与上述设计步骤类似，电流偏置的 TMP61 线性热敏电阻网络的最简单模型如下所示 图 4-1。对于 ADC，将使用 12 位的分辨率和 5V 的基准电压 VBIAS 。

图 4-1 TMP6 线性热敏电阻电流源电路

在 ADC 参考电压为 5V 的情况下，使用 200µA 电流源对 TMP61 热敏电阻进行偏置是一个不错的选择。产生的 Vtemp 电压摆幅在 -40°C 到 125°C为 1.3226V 到 3.58V，如下方模拟图所示。

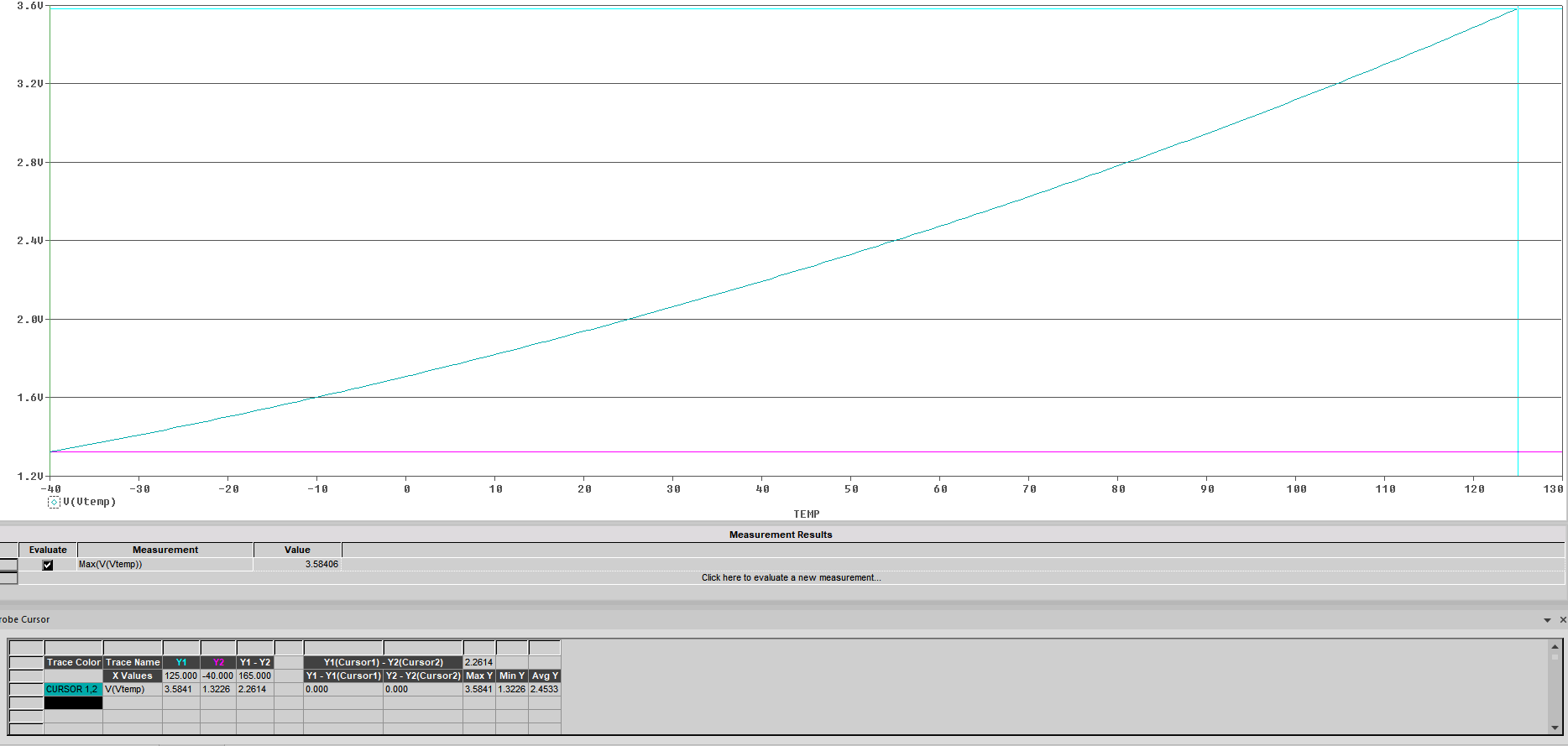

GUID-20220106-SS0I-QXXF-8KVH-KFXWTWFDZD5T-low.png图 4-2 使用 200µA 电流源的 TMP61 热敏电阻电压摆幅.

在采用 TMP61 热敏电阻时，改变电流将增加输出响应的动态范围。当采用 50µA 至 400µA 之间的电流对 TMP61 热敏电阻进行偏置时，其输出响应可如下所示：

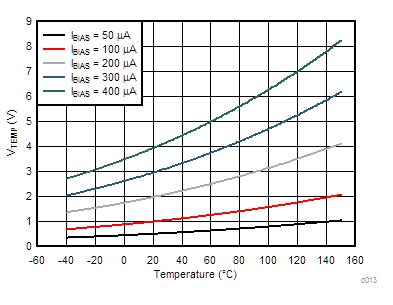

GUID-195E979D-D0EA-4693-8A24-7D8D1724070A-low.gif图 4-3 不同电流源下的 TMP61 热敏电阻温度电压.

偏置电流的适当值取决于系统中 ADC 的基准电压。您需要选择该值，以便在 ADC 输入的满量程内优化动态范围。大多数情况下，推荐 200µA。对于较低的系统电流，可使用标称电阻较高的 TI TMP6 线性热敏电阻，例如 TMP64 (47kΩ) 和 TMP63 (100kΩ) 热敏电阻。 TMP64 (47kΩ) 和 TMP63 (100kΩ) 热敏电阻的最佳电流源分别是 42.533µA 和 20µA。
