有效电压偏置

有源热敏电阻网络的硬件改动还涉及其他几个步骤。与上面的简单设计类似,第一处硬件改动是交换 NTC 和 TMP61 热敏电阻,RBIAS 可以保持原样。

图 4-4 带有运算放大器的 TMP6 线性热敏电阻原理图
按照指南的设计步骤,最终的电阻值 RBIAS = 10kΩ,R1 = 6.84kΩ,R2 = 6.25kΩ,R3 = 10kΩ。生成的 V_OUT 范围为 0.129V 至 4.86V,处于运算放大器的线性工作范围内而且分辨率更高。这些设计决策导致图 4-5 如下所示的电压响应。

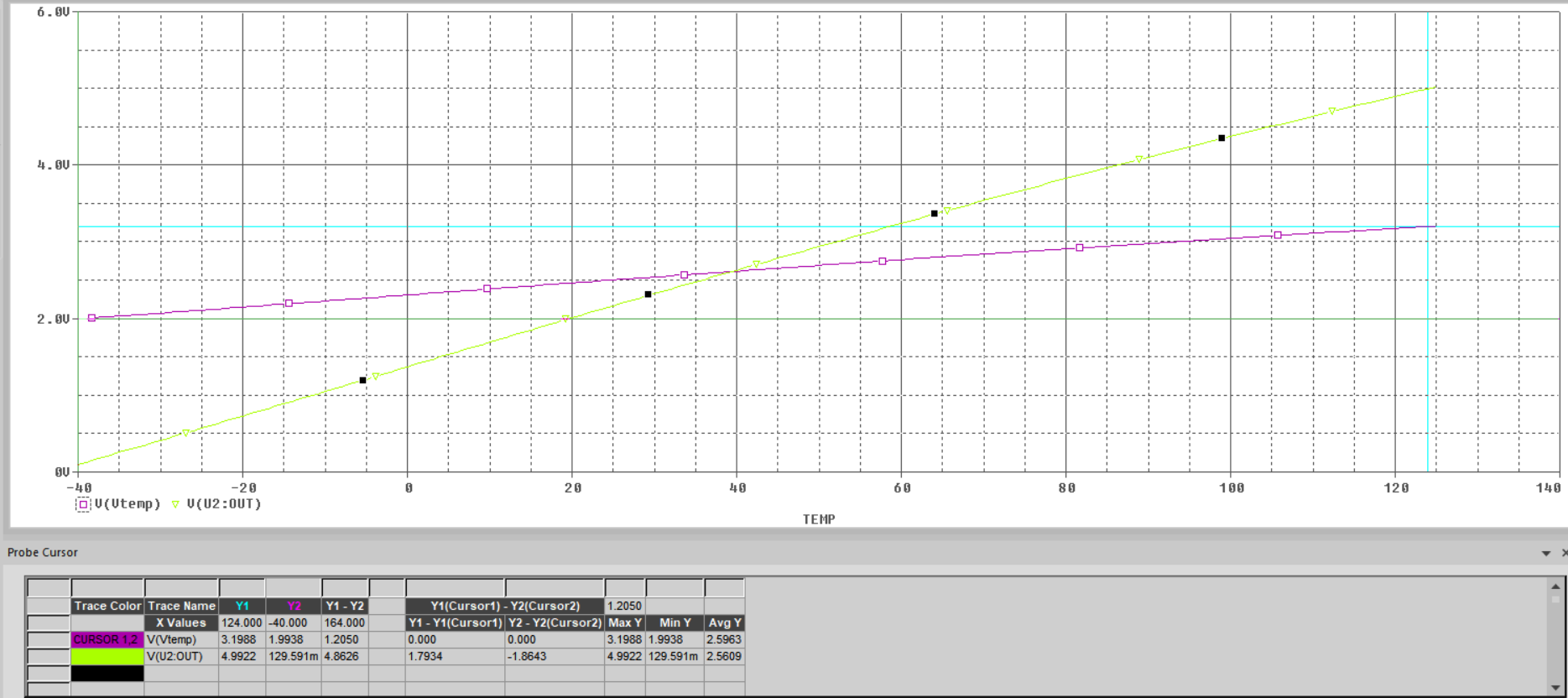

GUID-FC0615F2-BAEC-469A-A09F-2F5B3C6C62FB-low.png图 4-5 带有运算放大器的 TMP6 线性热敏电阻电压响应.
