6.3 用于 TMP6 和 NTC 热敏电阻的双电源方法

一项常见的系统要求是在 BOM 上设置多源元件。本节提供了一种使用 TMP6 和 NTC 热敏电阻进行多源的方法。这里主要介绍根据初始压差 (∆V) 确定板载器件，然后使用正确的温度转换代码。

第一步是，预先确定启动期间初始温差 (∆T) 的方向。组装期间，由于电源、处理器等自发热，电路板本身可升温约 5°C。如果您愿意，可以使用热灯 (+∆T) 或冷冻喷雾 (-∆T) 增加温差。

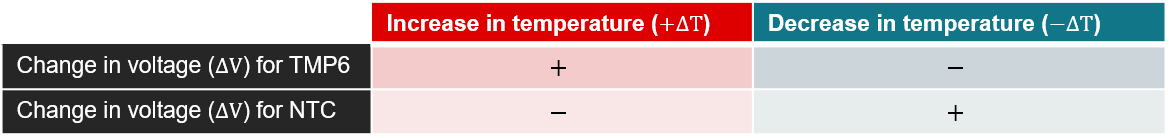

第二步是，通过软件确定启动期间初始压差 (∆V) 是正 (+) 还是负 (-)。使用下表作为参考，可通过软件确定板载热敏电阻类型，并使用正确的温度转换代码。

GUID-6EF04ECC-5C47-44C1-9D3C-DAD8E3C2E12B-low.png图 6-4 用于 TMP6 和 NTC 热敏电阻的双电源.
