设计中温度检测电路的配置将取决于许多因素。虽然电压偏置热敏电阻的结构更简单，但电流偏置热敏电阻的动态电压范围更宽，稳定性更强，而且输出电压 V_TEMP 在温度范围内的精度更高。

典型的 NTC 热敏电阻在极端温度之间的容差范围为（1% 至 5%），尽管这对于某些 NTC 热敏电阻来说比较高，但 TMP61 热敏电阻在极端温度 [-40°C，+150°C] 之间的容差范围为（0.5% 至 1.5%），可参见下面的图 1-2。

图 1-2 典型 NTC 热敏电阻与 TMP6 线性热敏电阻的电阻容差.

热敏电阻的最大优势是设计简单。在电压偏置或电流偏置网络中，可通过测量热敏电阻上的压降或经过热敏电阻的电流来进行检测。热敏电阻电路的主要配置是电压偏置（如图 1-3 中的分压器配置所示）或电流偏置（如图 1-4 所示）。输出电压 V_TEMP 可送入 ADC，以便在 MCU 中对温度数据进行数字化处理。

图 1-3 热敏电阻分压器电路.

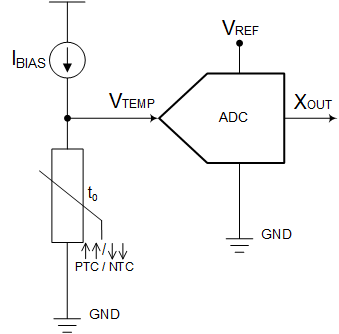

图 1-4 热敏电阻电流源电路.

观察 NTC 热敏电阻的特性时，应该注意，当环境温度很高时，很难通过 NTC 热敏电阻得知温度，因为它们在较高的温度下灵敏度很低。为了对传入的温度数据进行更简单的软件处理，可能需要对 NTC 热敏电阻的 R-T 表进行线性化。对于 NTC 热敏电阻，这通常需要一个与热敏电阻并联的定值电阻。图 1-5 显示了典型 NTC 热敏电阻分压器电路，其并联电阻为 R_P 电阻，偏置电阻为 R_BIAS 。典型 NTC 热敏电阻分压器、典型线性热敏电阻分压器和具有并联电阻的 NTC 热敏电阻分压器的电压响应比较如 图 1-6所示。

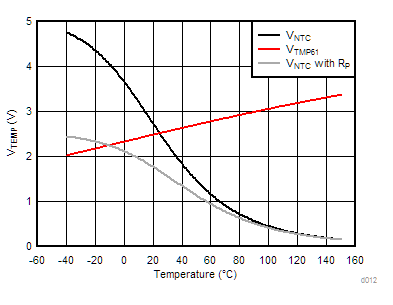

图 1-6 带和不带线性电阻的 NTC 热敏电阻与 TMP61 热敏电阻温度电压.

在有限的温度范围内，这样做是有效的，但使 NTC 热敏电阻在整个温度范围内实现线性化是比较困难的，而且仅靠硬件是无法实现的。反之，线性热敏电阻是使用线性 R-T 特性曲线制造的，因此不需要与热敏电阻并联的定值电阻。

系统设计人员可能需要对热敏电阻进行校准，以确保在器件工作范围内的准确性。为了在此范围内实现更高的精度， NTC 热敏电阻需要在不同的温度值（例如 -40°C、25°C 和 125°C）进行多点校准，因为 NTC 热敏电阻是非线性的。同样的理论也适用于线性热敏电阻，但由于其是线性的，所以只需要单点校准（例如在 25°C 下）。)因此，使用线性热敏电阻将节省制造时间，并减少对 MCU 进行温度处理所需的内存。有关校准 TMP6 线性热敏电阻器件系列的更多信息，请参阅 Thermistor Design Tool。
