2.3 将 NTC 热敏电阻硬件设计转换为 TMP6 线性热敏电阻设计

对于简单的 NTC 热敏电阻设计，从 NTC 热敏电阻转换为 TMP6 线性热敏电阻很简单。唯一的硬件改动是交换 NTC 热敏电阻和 TMP61 热敏电阻，而 RBIAS 可保持原样。最终的转变如下方图 2-4 所示。

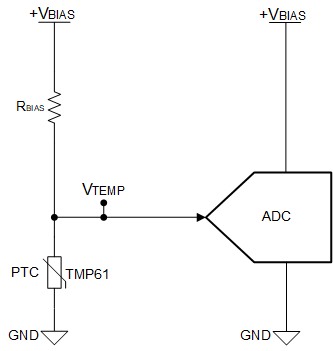

GUID-20210628-CA0I-HVPW-NWKW-NLRTT1B8ZFRS-low.gif图 2-4 TMP6 线性热敏电阻分压器电路

上述电路产生以下电压响应。请注意，电压响应是正的。

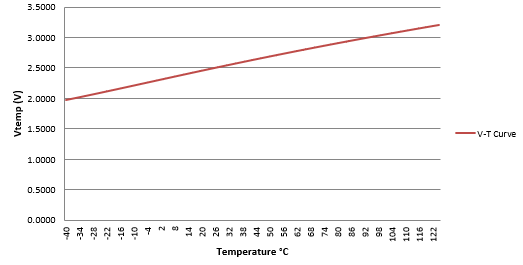

GUID-7FBE350C-F79E-402E-B641-EE9A983F8B67-low.png图 2-5 TMP6 线性热敏电阻正电压响应.

正电压响应可以用于新的设计，但匹配原始 NTC 热敏电阻电路生成的负电压响应可能对旧的设计有用。为了使 TMP6 线性热敏电阻产生负电压响应，偏置电阻和 TMP6 线性热敏电阻必须交换位置。重新设计后，您可以看到下图中产生的负电压响应。

图 2-6 用于负电压响应的 TMP6 线性热敏电阻电路.

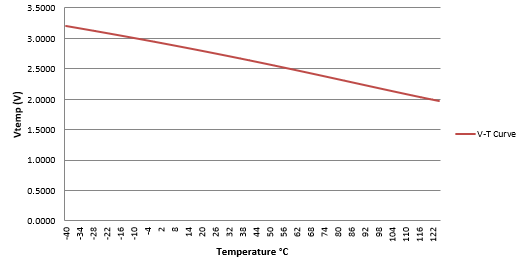

GUID-891C0F2C-73B1-4D2B-B5D3-383E647ACDB4-low.png图 2-7 TMP6 线性热敏电阻负电压响应.
