3.3 硬件和软件中的低通滤波

噪声可导致温度测量错误，因此许多设计人员选择在硬件中添加 RC 滤波器来滤除系统产生的噪声。但是请勿在硬件中进行滤波，您可以使用此方法来避免增加额外的电阻和电容，从而增大电路板并节省成本。采用软件滤波器可以通过实时改变 Alpha 值来更好地控制滤波器的响应。此外，具有设置过滤温度的能力能够极大地缩短启动时间。

基于固件的低通滤波器需要三个变量：

  1. Alpha

  2. 测量温度

  3. 滤后温度

Alpha：此变量控制过滤掉的噪声量。

测量温度：此变量存储计算出来的滤波前的温度读数。

滤后温度：此变量存储温度值经过滤波器后得出的温度。

固件低通滤波的执行方程如下：

低通滤波器方程：

Equation4. Y(n）=(1-α)×Y(n-1)+(α×X(n）)

其中

  • Y = 滤后温度
  • α = Alpha
  • X = 测量温度

简化...

Equation5. Y(n）=Y(n-1)-(α×(Y(n-1)-X(n）))

再简化...

Equation6. Y(n）=是-(α×(是-X)) 表示 Filtered_Temp = Previous_Filtered_Temp - (Alpha * (Previous_Filtered_Temp - Meas_Temp))

在 Thermistor Design Tool 的 Low-Pass Filter 选项卡上，您可以调整 Alpha 和每秒采样量的值，以更改滤波器。在图 3-8 中，您可以看到 Alpha 设置为 0.8。图 3-9 中的结果显示，实施低通滤波后得到的温度数据与原始数据相比变化不大。

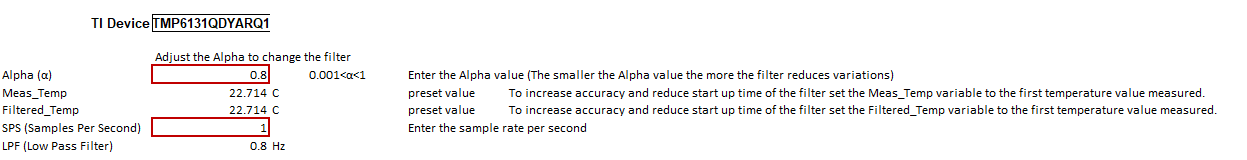

GUID-7C29879C-B6E9-4F7B-ADF0-8FD5FE929DF9-low.png图 3-8 Alpha 值为 0.8 的低通滤波器设置.

GUID-75005D1E-FFE2-4480-8751-65CE69A4488A-low.png图 3-9 Alpha 值为 0.8 的低通滤波器响应.

调整 Alpha 值后，Alpha 值为 0.2 时的滤后响应如下所示：

GUID-C91F9DDC-4689-4E63-9DB8-5727119A3A33-low.png图 3-10 Alpha 值为 0.2 的低通滤波器响应.
由此可见，滤后温度数据远比原始数据更加平滑。

Thermistor Design Tool 中的低通滤波器 C 代码示例可参见图 3-11。

GUID-1366D67B-CCCF-4455-AD42-15E07C6EDF3B-low.png图 3-11 低通滤波器 C 代码示例.
经过采样并实施低通滤波算法后，TMP6 热敏电阻的性能得到了改善。校正后的 TMP6 热敏电阻和典型的 NTC 热敏电阻的对比如下：

GUID-D16C9A9F-A48B-42CE-AA68-FE99F7E05E9D-low.png图 3-12 校正后的热敏电阻精度比较.
有关更多信息，请参见 热敏电阻设计工具 的低通滤波器选项卡。
